主要技術參數：
1、本型產品采用特殊的戶外材料整體注封而成，能適應戶外風、沙、雨、霧、露、紫外線、溫差（-45℃～＋65℃）等自然環境，免除了油浸式產品漏油及油劣化、易燃、易爆的缺點，實現無油化，免除了每年油浸產品的預防性試驗的麻煩，節約了大量的人力物力。
2、本產品電壓互感器加強了一次線圈的端絕緣和層間絕緣及安裝電容屏裝置，具有耐雷電沖擊、操作過電壓、諧振過電壓、高頻過電壓、低頻過電壓等性能。
3、高、低均有封蓋，加強防竊電效果。
4、在本體上用雕刻上變化，具有清晰明了、不易磨損、永久不會退色、方便核對等特點，以避免通過更換標牌及改變標牌變比來竊電。
5、電壓鐵芯均采用進口優質冷軋取向硅鋼片生產，電流鐵芯采用優質取向硅鋼片或合金生產。
南寧6KV油浸式計量箱多少錢
性能概述
本產品由組合互感器和儀表箱兩大部分組成。本型產品電壓、電流互感器采用真空全封閉澆注，產品具有性能穩定，容量大，準確度高等優點，是理想的戶外干式計量產品。
組合互感器由兩只單相電壓互感器(PT)及兩只電流互感器(CT)組成。PT、CT均為電磁式，成一字形排列。固定在底板上，互感器的鐵芯全部采用晶粒取向的條形優質冷軋硅鋼片疊成。兩只PT的繞組采用V/V聯結組成三相測量裝置。兩只CT的一次繞組分別與電網A、C相串連。
南寧6KV油浸式計量箱多少錢
結構及特點：
1.本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
2.電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
3.電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。

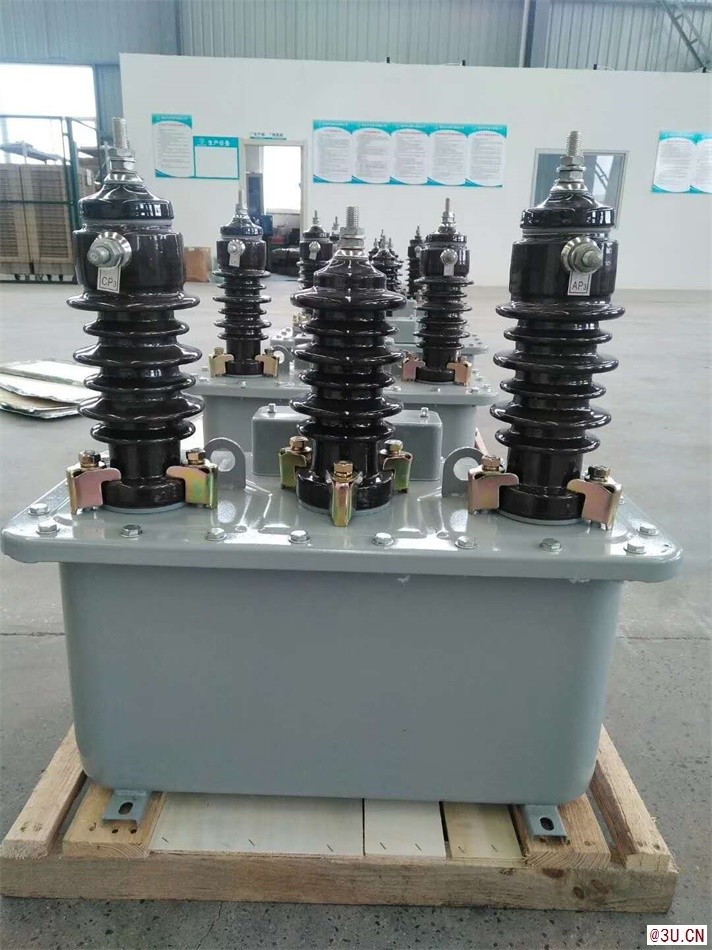

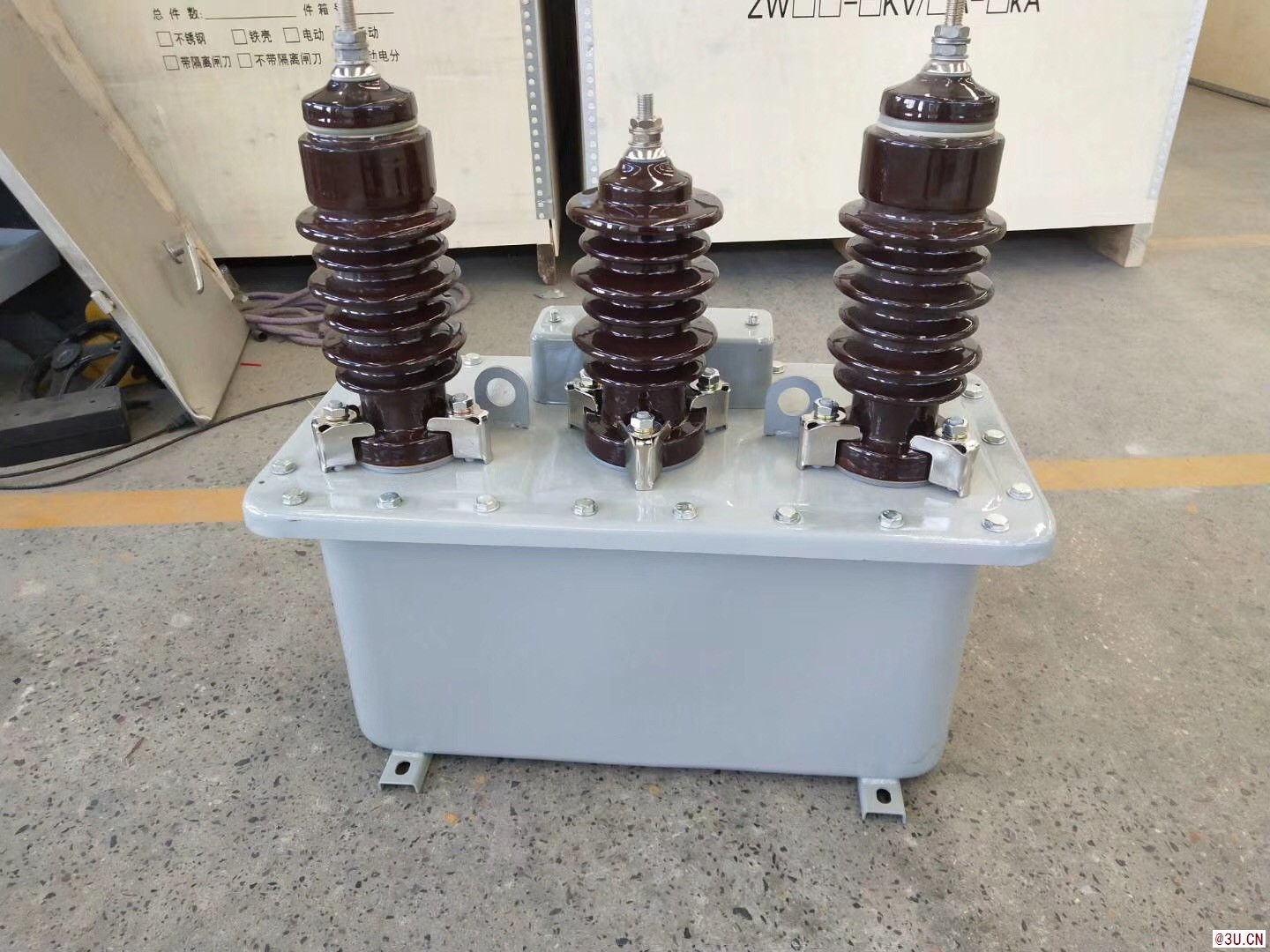

4.通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
5.儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
6.復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。
南寧6KV油浸式計量箱多少錢
使用條件：
海拔高度不超過1000m；
溫度：
高+40℃；
日平均不超過30℃；
低-25℃；
接地：中性點非有效接地；
大氣條件：大氣中無嚴重污穢。
使用和注意事項：
1、本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量箱安裝在電桿的支架上。
2、用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一個平臺上或安裝在電桿上。
5戶外高壓真空斷路器應用了多項技術
3、新安裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，西安平高造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變?yōu)檎嘈蜻M(jìn)行，才能保證計量箱準確計量。
4、本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接，防止產生計量的附加誤差。
5、產品吊運時必須使用油箱上的吊攀。
6、組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地，以免造成事故。
|
