雙層罐泄漏檢測裝置
產品簡介
雙層罐防滲池泄漏檢測儀是一款用于檢測雙層罐泄漏的儀器儀表，該檢測儀采用的是傳感器法檢測雙層罐，使用光學探桿作為傳感元件，用于雙層壁油罐夾層、地井等空間內油、水泄漏的檢測。傳感器可識別油、水的泄漏，檢測儀可同時檢測多個雙層壁油罐，并自動聲光報警，多方位保證儲油系統的安全。
其中，雙層罐防滲池泄漏檢測儀包含三部分：
檢漏探桿、液位變送器、集中聲光報警箱。
以上三個部分通過電纜線連接，其中檢漏探桿，液位變送器安裝在儲油罐的指定位置，組成防泄漏系統，可用于0區、1區、2區含有ⅡA、ⅡB、ⅡC類爆炸性氣體環境。本檢測儀的滲泄漏檢測等級為Ⅲ級。
雙層罐泄露檢測儀經防爆電氣產品質量監督檢驗中心（CNEX）檢驗，符合下列標準：
GB3836.1-2010 爆炸性環境 第1部分：設備通用要求
GB3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
防爆標志為ExiaⅡCT4 Ga和【Exia Ga】ⅡC。
產品組成

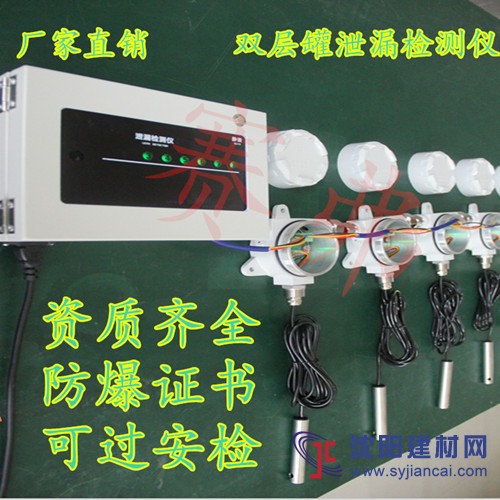

雙層罐防滲池泄漏檢測儀包括集中聲光報警箱和和傳感通訊組件兩個部分。
1.集中聲光報警箱
2.傳感通訊組件
a.體積小，安裝方便；
b.最多可同時檢測和顯示8路傳感器的狀態；
c.輸出繼電器開關信號，可外接旋轉聲光燈；
產品特點
1.傳感器可識別油、水，可為判斷內壁或外壁泄漏提供依據；
2.聲光報警，多種顏色LED燈指示；
3.靜音按鈕，一鍵消除報警聲音；
4.繼電器開關信號輸出，可與第三方設備連鎖控制；
5.可同時檢測多達8個傳感器，即檢測8個雙層罐的泄漏；
6.傳感器斷線故障自檢，傳感器出現斷線故障時，集中聲光報警箱可發出聲光報警；
7.通訊故障報警，任何一個液位變送器脫機斷線，集中聲光報警箱可發出聲光報警；
8.采用RS485總線通信，Mosbus RTU通信協議，接線可串并聯轉換，靈活布線，串聯接線時通訊距離可達600米；
9.總線接口采用防雷擊設計，保護設備安全；
產品參數
1.工作電源：220VAC±10%
2.工作電流：＜20mA
3.工作溫度：-40℃+60℃
4.響應時間：＜2s
5.檢測泄漏液面精度＜3mm
6.防爆等級：【Exia Ga】ⅡC（集中聲光報警箱）、ExiaⅡCT4 Ga（液位變送器）
7.報警防是：聲光報警
8.輸出信號：繼電器輸出 接口容量10A 30VDC和10A 250VAC
