伸縮縫

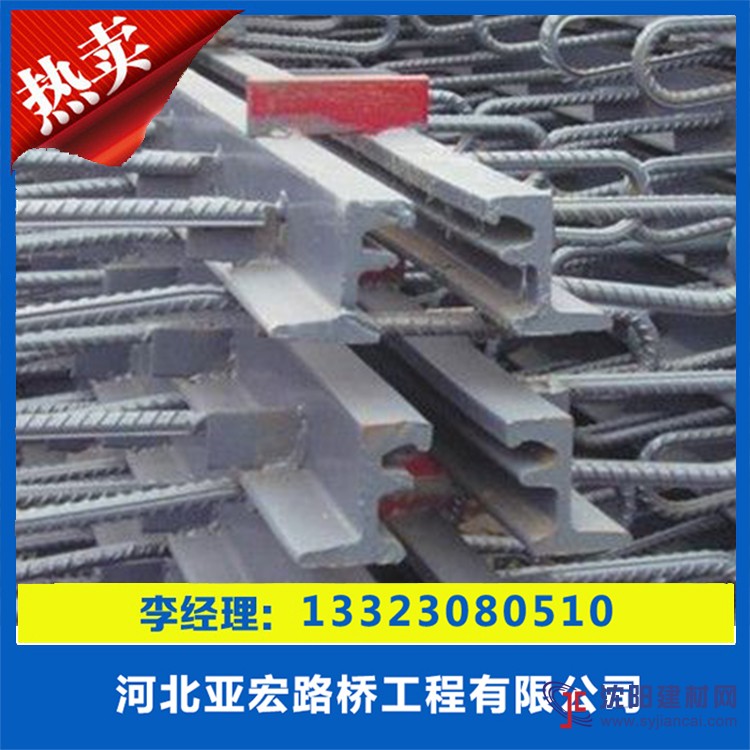

橋梁伸縮縫GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異

伸縮縫型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮裝置適用于伸縮量80mm以下的的橋梁, GQF-MZL型橋梁伸縮裝置型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

　　伸縮縫【expansion joint】指的是為適應材料脹縮變形對結構的影響而在結構中設置的間隙。

　　伸縮縫又稱溫度縫，是建筑工程常用名詞之一。其主要作用是防止房屋因氣候變化而產生裂縫。其做法為：沿建筑物長度方向每隔一定距離預留縫隙，將建筑物從屋頂、墻體、樓層等地面以上構件全部斷開，建筑物基礎因其埋在地下受溫度變化影響小，不必斷開。伸縮縫的寬度一般為2厘米到3厘米，縫內填保溫材料，兩條伸縮縫的間距在建筑結構規范中有明確規定。

　　若建筑物平面尺寸過長，因熱脹冷縮的緣故，可能導致在結構中產生過大的溫度應力，需在結構一定長度位置設縫將建筑分成幾部分，該縫即為溫度縫。對不同的結構體系，伸縮縫間的距離不同，我國現行規范《混凝土結構設計規范》GB50010-2010對此有專門規定。

2 橋梁應用
　　為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。

3 構造要求
　　（1）在平行、垂直于橋梁軸線的兩個方向均能自由伸縮

　　（2）牢固可靠

　　（3）車輛駛過應平順、無突跳與噪聲

　　（4）防水及防止雜物滲入阻塞

　　（5）安裝、檢查、養護、消除污物都要簡易方便 [1]

4 設計要點
整體設計


　　合理選定恰當伸縮量的縫隙極為重要，縫隙越大伸縮裝置越容易遭破壞。采用的縫隙過大或過小，以及沒有考慮安裝時的溫度而調整間隙。特別是針對板式橡膠伸縮裝置，易造成破壞。即使是連續橋面，在面層鋪裝上往往也會出現裂紋。因此。要采取預先切割橋面，設置接縫，或用較軟的鋪裝層來吸收裂縫，或者安設小型的伸縮裝置來解決。在較大縱坡的情況下，如不設置考慮適應豎直變位的構造，也容易產生缺陷，引起破壞。伸縮裝置沿橋面縱向，即使伸縮量小，也存在撓度差大的問題，因此，在伸縮裝置構造上要給予重視。伸縮裝置與梁體結合成等強的整體無疑是提高其使用效能的重要手段。除模數式伸縮裝置之外的其他類型的橋梁伸縮裝置，與橋面板的固定、結合往往不夠充分，效果不甚理想，一般構造尺寸較小、剛度不足，而且對新材料的特征、配合等研究不夠深入，所以在選型時應作充分的比較研究。為防止因雨水而起的漏水現象，雖然在一些鋼制伸縮縫裝置中，對配合部位采取插入密封橡膠或將排水裝置或鋪裝層面層作為容易清掃的型式，或在整個縫隙中灌注填人防水材料的實用型式。對與橋面的雨水，一般應在伸縮裝置附近設集中排水口；對不在日常養護作多次涂漆的構件上，設計上應采用優質耐久的防護材料作有效的處理。
