一、概述
還我們一片藍天，留住APEC藍成為我們的心愿。為了我們和子孫后代，環保必將需要我們共同努力。目前日益嚴重的大氣污染已成為國家、人民共同關注的焦點。我公司參考國內外的先進的煙氣處理技術，進行了十余年的環保設備的制造經驗，專門針對中小型項目的煙氣處理研發了盛陽jshb高效臥式脫硫除塵器。本設備除塵效果100%達到國家環保排放標準，運行成本低。
二、 工作原理
盛陽jshb高效臥式脫硫除塵器的重要工作介質為水，充分利用水的分散性及超強的吸附性，并利用水對煙氣中可溶氣體的溶解性，完成對煙氣的凈化作用。通過爆氣的方式讓水與煙氣充分混合，水通過強大的表面張力對煙氣中的灰塵進行了吸附，同時水與煙氣混合的過程中有害氣體SO2、SO3、HF、NO2、NO等與水發生化學反應生成酸溶解與水中，從而達到脫硫的目的。并在水中加入NaOH（火堿）制成堿溶液，與溶于水中形成的酸發生中和反應生成鹽而達到其工作原理如下：
SO2+H2O=H2SO3 2NaOH+H2SO3=Na2SO3+2H2O
SO3+H2O=H2SO4 2NaOH+H2SO4=Na2SO4+2H2O
三、結構與組成

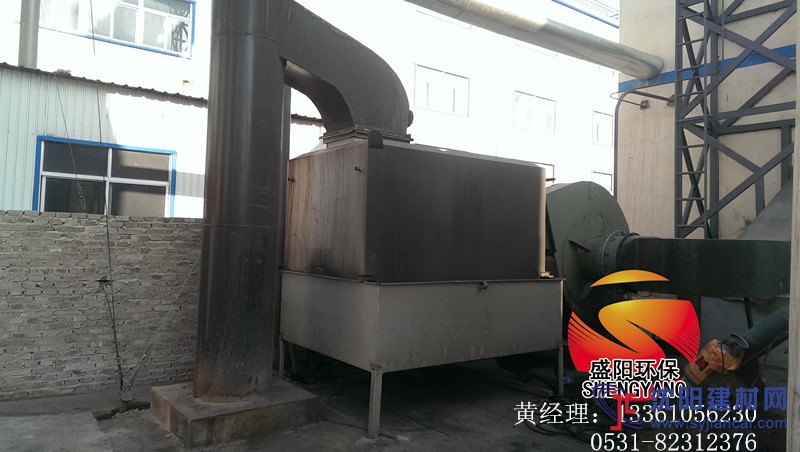

盛陽jshb高效臥式脫硫除塵器是由本體、貯水池、堿箱、噴淋系統等四大部分及相應的電氣控制系統組成。
1、本體：本體外結構是用SS316不銹鋼加工制作而成；內結構用高強耐酸堿貴金屬制作。耐酸堿腐蝕性強，結構緊湊，重量輕。本體由四個腔室組成，腔室與腔室之間采用文丘里管連接，前兩個腔室為工作腔室——即除塵脫硫。噴淋、沖擊、乳化分散、水膜都是在這兩個腔室來完成。后兩個腔室為脫水凈化室。通過一級水霧凝結器和二級水霧凝結器完成脫水，完成煙氣凈化。
2、貯水箱：貯水箱采用耐酸耐堿的材料制作而成，a貯水：保持一定的堿水水位，保證本體水循環正常運轉和溶液濃度穩定。b貯存廢水和灰塵。C堿液再生。
3、噴淋系統：噴淋系統是由噴淋管、堿水泵、堿水罐及還原池組成。噴淋管是由一組帶小孔的不銹鋼管組成，把堿水均勻分布在設備的各個噴淋點上，形成設計要求的水幕。堿水泵通過管道為噴淋管提供足夠的堿水或再生堿水。堿罐或再生池是分別提供堿液或再生堿液的地方。
四、煙氣在設備中的凈化過程
在煙氣入口處經過初次噴淋的煙氣進入第一腔室以后、首先向水面沖擊，濺起水花進行爆氣，使煙氣與水充分接觸。然后進行逆向噴淋。煙氣在狹長的復合型的水膜通道中逆噴淋方向運行。煙氣與水長時間充分接觸后進入第二腔室，在第二腔室里，煙氣與堿霧刺同向而行，返轉在曲折的水膜通道中，使煙氣有充分的機會與水膜多次充分接觸。同時數次穿越瀑布進行重新分散組合，使除塵脫硫更加的充分。穿越文丘里管進入第三腔室，煙氣進入一級水霧凝結器，去除80%的水霧。穿越喉管進入第四腔室，煙氣進入二級水霧凝結器，去除剩余水分的90%。煙氣通過盛陽jshb高效臥式脫硫除塵器的完成處理凈化排入大氣。 |
