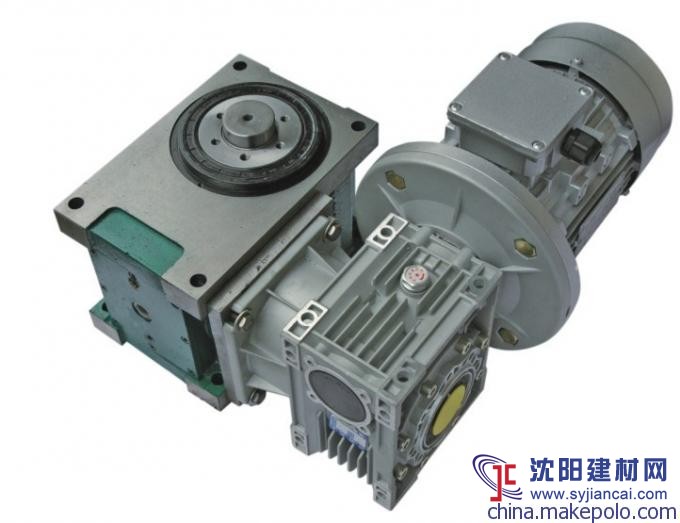

DF凸緣型分割器
間歇：動作、變化等隔一定時間就停息一會兒。
分割器：可以理解其為一種機構。
顧名思義間歇分割器就是可以實現將一個連續的動作可以轉化為實現間歇運動的機構。即[停頓-轉位-停頓-轉位…]作間歇性分度回轉運動。通常輸入軸轉一周，輸出軸完成一個工位，即1個停頓+1個轉位。
間歇分割器，也又稱凸輪分割器，凸輪分度器。
分割器是實現間歇運動的機構，具有分度精度高、運轉平穩、傳遞扭矩大、定位時自鎖、結構緊湊、體積小、噪音低、高速性能好、壽命長等顯著特點，是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。
本機構廣泛應用于制藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、煙草機械、灌裝機械、印刷機械、電子機械、加工中心自動換刀裝置等需要把連續運轉轉化為步進動作的各種自動化機械上。它的機械結構：一根由電機驅動的輸入軸，凸輪副，輸出軸或法蘭盤。用于安裝工件及定位夾具等負載的轉盤就安裝在輸出軸上。
在穩步實現自動化向前發展的今天，間歇分割器正在廣闊的領域發揮巨大作用。
凸輪分割器的特點：
1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件?？蓪崿F任意確定的動靜比和分割數。
3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：分割器的輸出精度高者可達≤± 30 〃。
5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm. 6、壽命長：分割器標準使用壽命為 12000 小時。
相關型號：45DF 60DF 70DF 80DF 110DF 140DF 180DF 250DF
|
