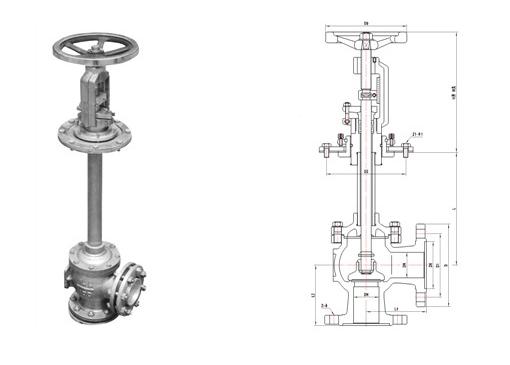

DJ44W-6P 低溫角式截止閥介紹：
|
產品規范： |
主要零部件材料： |
|
公稱通徑 |
DN25mm～350mm |
|
公稱壓力 |
PN0.6MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、
液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
|
|
閥體 |
ZG0Cr18Ni9 |
|
閥瓣 |
H62 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
|
|
|
|
|
產品型號 |
DJ44W-6P低溫角式截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺 寸(mm) |
|
L |
H開 |
H關 |
D |
D1 |
D2 |
D6 |
L1 |
L2 |
Z1-d1 |
Z-d |
D0 |
|
144DJ25 |
25 |
250-600 |
269 |
244 |
100 |
75 |
142 |
53 |
80 |
62 |
4-10 |
4-12 |
120 |
11.5 |
|
144DJ40 |
40 |
250-800 |
292 |
272 |
130 |
100 |
160 |
76 |
90 |
90 |
6-14 |
4-14 |
160 |
21.7 |
|
144DJ50 |
50 |
300-800 |
306 |
282 |
140 |
110 |
165 |
86 |
100 |
100 |
6-14 |
6-14 |
160 |
28.8 |
|
144DJ65 |
65 |
300-1000 |
342 |
305 |
160 |
130 |
185 |
106 |
115 |
115 |
6-14 |
6-14 |
200 |
34.3 |
|
144DJ80 |
80 |
300-1000 |
350 |
310 |
185 |
150 |
200 |
121 |
130 |
130 |
6-14 |
6-14 |
200 |
46.5 |
|
144DJ100 |
100 |
300-1000 |
385 |
340 |
205 |
170 |
225 |
142 |
140 |
140 |
8-14 |
8-18 |
280 |
58.7 |
|
144DJ125 |
125 |
300-1000 |
390 |
350 |
235 |
200 |
250 |
170 |
145 |
145 |
8-14 |
8-18 |
280 |
69.8 |
|
144DJ150 |
150 |
300-1000 |
420 |
360 |
260 |
225 |
290 |
194 |
165 |
165 |
8-14 |
10-18 |
320 |
99.2 |
|
144DJ200 |
200 |
500-1200 |
439 |
374 |
315 |
280 |
340 |
248 |
205 |
205 |
12-14 |
12-18 |
360 |
120 |
|
144DJ250 |
250 |
500-1200 |
525 |
440 |
370 |
335 |
435 |
300 |
250 |
250 |
12-14 |
16-18 |
400 |
207 |
|
144DJ300 |
300 |
500-1200 |
535 |
440 |
435 |
395 |
520 |
354 |
270 |
270 |
16-18 |
16-18 |
450 |
252 |
|
144DJ350 |
350 |
500-1200 |
618 |
498 |
485 |
445 |
550 |
404 |
300 |
300 |
12-18 |
12-22 |
500 |
478 |
| |
