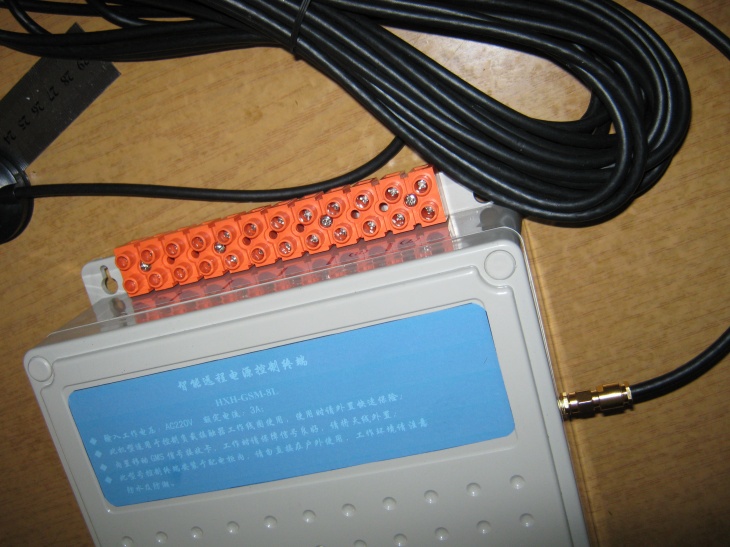

HXH-GPRS控制器：
采用超大規模可編程器件設計,通過軟件編程對硬件的結構和工作方式進行重構,使硬件設 計如同軟件設計一樣方便快捷。無需將大量的時間和精力投入到選配元器件和可行性定位上。由于完全采 取軟件實現數字電路的邏輯關系, 有效避免了專用數字電路因為斷貨或者停產而造成的危機。采用可編程 器件設計,減小了印制電路PCB板的面積,簡化了布線,增強了硬件系統的可靠性和降低了成本。
智能遠程控制終端在 設計上遵循EMC電磁兼容性規則,功能單元上采用模塊化結構設計, 各功能單元采用高精度DC-DC電源供電, 減小模塊之間的相互干涉。輸入、輸出功能單元采樣光電隔離。
二、安全可靠性設計
控制器工作在高溫、潮濕、電磁和灰塵污染嚴重的惡劣環境下，而且24小時不間斷工作。其使用環境本身就決定了產品在設計和工程施工環節的安全性、穩定性和可操控性。產品設計要求小體積、模塊化、抗干擾能力強具有抗雷擊和浪涌電壓保護。在安裝上應充分考慮，安裝 、拆卸維護方便，接線盡量采用高可靠接插端子，便于更換，方便維護。接線端子標識、標注清晰、排列有序，強弱電分開。智能遠程控制終端遵循電力、通訊和自動化設計原理，模塊化結構設計,便于維護,可靠性強。
2.1、模擬采集、輸出控制、輸入信號模塊采用模塊化結構設計控制器，模擬數據采集通道，輸出控制通道，輸入信號監測通道，采用模塊化結構，用戶可根據實際需求，靈活配置，降低成本。同時可有效避免一些損害，造成整個系統癱瘓的問題。增強了整個系統可靠性、穩定性，同時減少了維護工作量 。
2.2、輸入，輸出端口采用抗雷擊、抗瞬變電壓安全保護設計
模擬數據采集輸入端口，GPRS和RS232、RS485通訊端口，采用專業抗雷擊、抗瞬變電壓、響應速度快、瞬時吸收功率大的TVS 管保護。輸出控制端口，輸入信號端口采用光電隔離保護，隔離峰值為2KV。
2.3、時間開關燈安全保護設計
當監控中心與監控點通訊出現故障。控制器，會根據監控中心預先設置的開關時間開啟和關閉交流接觸器。
當通訊出現故障，無法及時修好，又需要修改當日開關燈時間時，工作人員可通過智能遠程控制終端的輸入鍵盤，重新修改系統時間、日期和開關燈時間，有力保障了城市路燈的正常開關。
2.4、手動開關燈安全保護設計
當工作人員檢修路燈，需要開燈時，可通過控制器上，手動開燈鍵，直接開啟和關閉對應的輸出路燈回路。有效避免檢修人員直接操作強電，減少了事故發生機率。
2.5、運行狀態顯示設計
為了便于現場維護和迅速查找故障，控制器提供了配電箱,輸入輸出線路和電氣設備的運行狀態指示。從而使現場也能查看到路燈配電箱的運行情況，并且準確定位故障。
2.6、支持多種通訊方式，現場RS485工業總線網
|
