QTQ02型高抗干擾電纜探測儀

     電纜探測儀是通信、電力電纜施工和維護工作中的常用儀器，電纜探測儀可以測定地下電纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的準確部位。為電纜、管線的改建擴建維修提供了方便，可減少開控地面，節省人力、物力和時間，因此電纜探測儀是各郵電局和工礦企業必備的儀器。

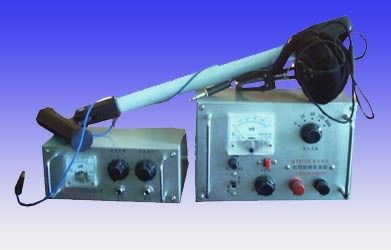

本儀器由振蕩器、接收器、大號探頭、小號探頭、耳機組成。全套儀器重量≤8公斤。

    電纜探測儀主要用途：
（1）探測地下電纜的走向及埋深。采用電纜芯線放音，用一號探頭探測，埋深在1.5米以內的電纜有效探測距離大于25公里。埋深在2.5米以內的電纜有效探測距離大于10公里，平面位置誤差大于5厘米。
（2）探測地下金屬管線（油管、汽管、水管）的走向及埋深，由金屬管線放音（電纜鉛皮放音），用大號探頭探測。
    有效探測距離大于1000米。
    有效探測深度在200米內可達7米。
    在600米內可達5米。
    在1000米內可達3米。
（3）探測架空電纜芯線障礙的部位。
    架空電纜芯線的混線、地氣，其障礙點接觸電阻小于2000歐時，用二號探頭能準確地判斷障礙們置。
（4）如配置一具測量探針（接地規），便可以測量地下塑料電纜絕緣不良（地氣）點的準確們置?？稍?5公里內查找漏電阻在2.5兆歐以下的絕緣不良障礙。無屏蔽的地下直埋塑料電纜的混線，地氣障礙點，也可用一號探頭在地面上探測出來。

五、 電纜探測儀維護和保管
（1）每次使用完畢應將電源關斷，如長期停用，請將電池取出。
（2）攜帶時盡量避免摔碰，保存時應放入儀器箱中。
（3）本儀器保證符合出廠指標，如出現故障，一年內本廠負責保修，切勿私自調整電路更換另件。
六、 電纜探測儀包括：
（1） 振蕩器一部。（附皮套）
（2） 接收器一部。（附皮套）
（3） 耳機一付。
（4） 大號探頭一個（附皮套）
（5） 接地規一個。
（6） 說明書一本。
（7） 木箱一個。
