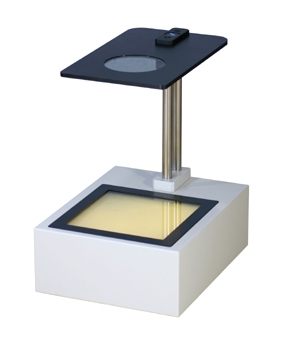

應力儀LSM-4203
適用范圍：
l 適合于檢測玻璃餐具。
l 包含焊接的玻璃制成品。
l 塑料模具、水晶制品等。
參數：
|
型號 |
LSM-4203 |
|
尺寸 |
W295×D375×H460mm |
|
重量 |
12Kg |
|
測量方法 |
循環偏振光法檢測 |
|
測樣有效長度 |
W200×D200mm |
|
光源 |
熒光燈30W |
|
電源 |
交流110-240 |
|
附件 |
清潔液1瓶 |
循環偏振光法檢測
整個視野將出現黑色。樣品置于觀測臺，存在應力的部位為明亮的白色，沒有應力的部位將呈現黑色，和未置樣品時同樣的黑色。
其中，變為藍色、綠色、紅色等顏色的位置，是應力比較多的集中區。
當應力比較大時，即使旋轉樣品，應力的分布也不會發生變化。因為檢測不受主應力方向的影響。這一點便是循環偏振光法的優勢了。

顯示圖像舉例如下：
Circularly Polarized Light Method--循環偏振光方法
|
樹脂—流動狀態 |
薄膜---不均衡 |
處理后的應力現象 |
模具制品的應力 |
|
 .
樣品明顯沒有應力，呈現與視野等同黑色 |
樣品存在輕度應力，呈現微弱白色的區域存在應力。 |
樣品存在很大應力，即呈白色的區域。明顯比上一圖片寬并亮得多。 |
樣品在原位置未經旋轉。偏光儀傳送軸方向的X形區域并未呈黑色，而呈存在應力的白色 |
|
|
樣品旋轉45°，圖案并沒有變化
|
|
旋轉90°后，圖案與在原位置和旋轉45°時都相同。 |
|
