可程式小型恒溫恒濕試驗 KMH-36L

一、控制方式與特色

  平衡調溫調濕控制系統，以P.I.D.方式控制SSPR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。

二、性能：指氣冷式在室溫20℃，空載時

2.1 溫度范圍

-40℃～+150℃

2.2 溫度波動度

±0.5℃

2.3 溫度偏差

≤±2.0℃

50mm≤SENSOR置放點(離內箱壁內尺寸1/10處)≤500mm

2.4 溫度最低極限

-40℃

2.5 升溫時間

由-40℃升至+150℃   小于70min   空載時

2.6 降溫時間

由+20℃降至-40℃    小于60min   空載時

2.7 濕度范圍

20%～98%RH

2.8 濕度波動度

±2.5%RH

2.9 濕度偏差

±3%RH(濕度>50%RH時);±5%RH(濕度≤50%RH時)

三、結構

3.1 內部尺寸

W 300 x H 400 x D 300  MM

3.2 外部尺寸

約W 460 × H 780 × D 1002  mm

PS:外部尺寸不含機臺突出部分

3.3 內箱材質

不銹鋼板(SUS #304)

3.4 外箱材質

鋼板烤漆

3.5 保溫材質

硬質Polyurethane發泡及玻璃棉

3.6 加熱器

鰭片散熱管形不銹鋼電熱器

3.7 加濕器

耐腐蝕式加熱器

3.8 送風循環系統

a.馬達1只

b.不銹鋼加長軸心

c.多翼式扇葉

3.9 箱門

單片門，左開，把手在右手邊

a.壓縮式把手

b.后鈕：SUS #304

c.窗口１式(含照明燈)

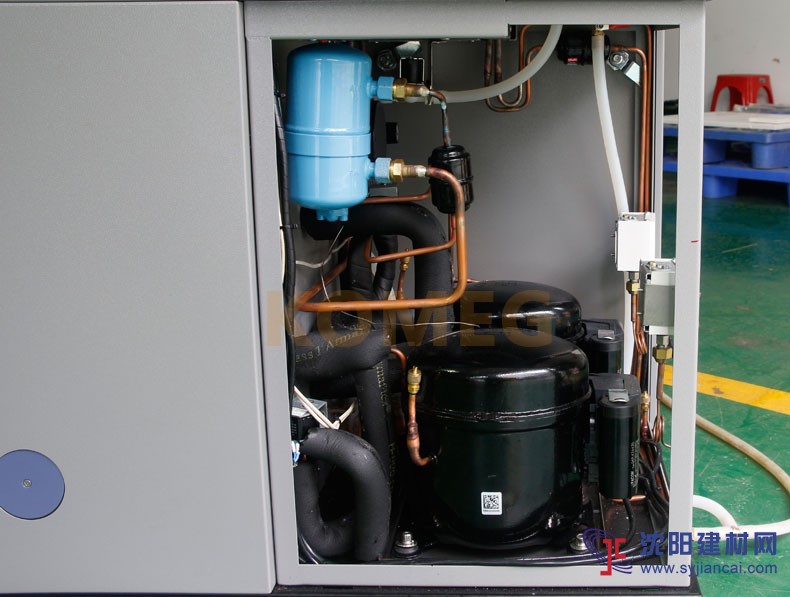

3.10 冷凍系統

a.壓縮機：歐美原裝進口全密式壓縮機*2臺

b.冷  媒：非氟環保冷媒R23，R404A

c.冷凝器：鰭片式附散熱馬達

d.蒸發器：鰭片式多段式自動負載容量調整

e.其它附件：干燥劑，冷媒流量窗口

f.膨脹系統：容量控制之冷凍系統

四、可程控器

單色LCD 按鍵式控制器

a控制器規格

設定方式：可程序及定值設定

存儲器容量：最大10個程序記憶，100段次，999循環

設定范圍：溫度條件:PT_1:–50-150℃，PT_2:-100-200℃

      濕度條件:0-100%RH

顯示范圍:

 溫度條件：–50-150℃，PT_1:–50-150℃

                       PT_2:-100-200℃

       濕度條件：0-100%RH

          時間：99 HOUR 59 min

設定分辨率：

      溫度：PT1: +0.01℃ PT2 :+ 0.1℃

      濕度：+ 0.1%RH

      時間：1分鐘

精密度：溫度：PT1:+0.01F.S+1digit

          PT2:+0.1F.S+1digit

    濕度:+0.1F.S

輸入訊號：PT(100Ω)

          DC出力：

          溫度：1V—5V

          濕度：1V—5V

控制模式：參組PID控制和Fuzzy 控制

輸出訊號：4—20ma

控制器尺寸：96mm(W)*96mm(H)*111mm(D)

b.畫面顯示功能

.采用人機對話模式，采用按鍵式輸入、控制

.溫濕度設定測試值顯示

.溫濕度設定(SV)實際(PV)值直接顯示

.可顯示執行程序號碼，段次，剩余時間及循環次數， 運轉時

 間顯示程序編輯以及圖形曲線顯示，具實時顯示程序曲線執

 行功能

.具單獨程序編輯畫面，每頁可輸入5個段次溫濕度，時間定

 點或程序動作狀態顯示

.程序編輯，程序刪除功能

.PID自動演算和FUZZY控制

c.程序容量及控制

  功能

.可使用的程序量：最大10組

.可使用的記憶容量：100 SEGMENTS

.可重復執行命令：每一個命令可達999次

.程序之制作采按鍵式，具有編輯，清除，插入等功能

.具2組時間信號輸出控制(可控制待測物ON/OFF動作)

.具有6組PID參組設定

.程序執行中具有跳檔，保持功能

.定值運行時間設定 0～9999Hr59min

.程序段設定時間 0～99Hr59min

.具RS-485通訊界面(軟件另售)

.程序執行時可實時顯示圖形曲線

.具有日期，時間調整功能

.按鍵及畫面鎖定(LOCK)功能

五、控制盤

a.照光式電源壓扣開關1只

b.照光式窗口燈壓扣開關1只

六、測試孔

機體左側開ψ50mm孔1只，附硅膠塞頭1只，硅膠發泡條1條

七、安全裝置

a.過零點閘流體功率控制器

b.空焚防止開關

c.壓縮機高壓保護開關

d.壓縮機過熱開關

e.壓縮機過電流保護開關

f.斷路器

g.所有的配采用低阻抗電線

h.缺水保護

八、其它附屬配件

a.電源線：低阻抗橡膠電纜線2.5m長1條配電源插頭

b.測溫體：高精度DIN A class，干球 SUS #304 PT 100Ω1支

          濕球 SUS #304 PT 100Ω1支

c.標準濕球用測試布5片

d.塑料水箱1只

九、試料置放架

a.不銹鋼SUS #304置物架2片

b.不銹鋼可調整間距40mm置物架軌道2組

十、其他

10.1 迫緊

硅膠發泡迫緊1條

10.2 周圍環境

5～35℃(但最低可達溫度，最高熱負載能力及降溫時間除外)

10.3 使用電源

1ψ2W 220V 50Hz (R、N相加接地線) (電壓波動≤±10%)

PS.1、客戶需自備一只本設備專用無熔絲開關.

2、機器進入門口或通道電梯等，請確認是否能進入.
