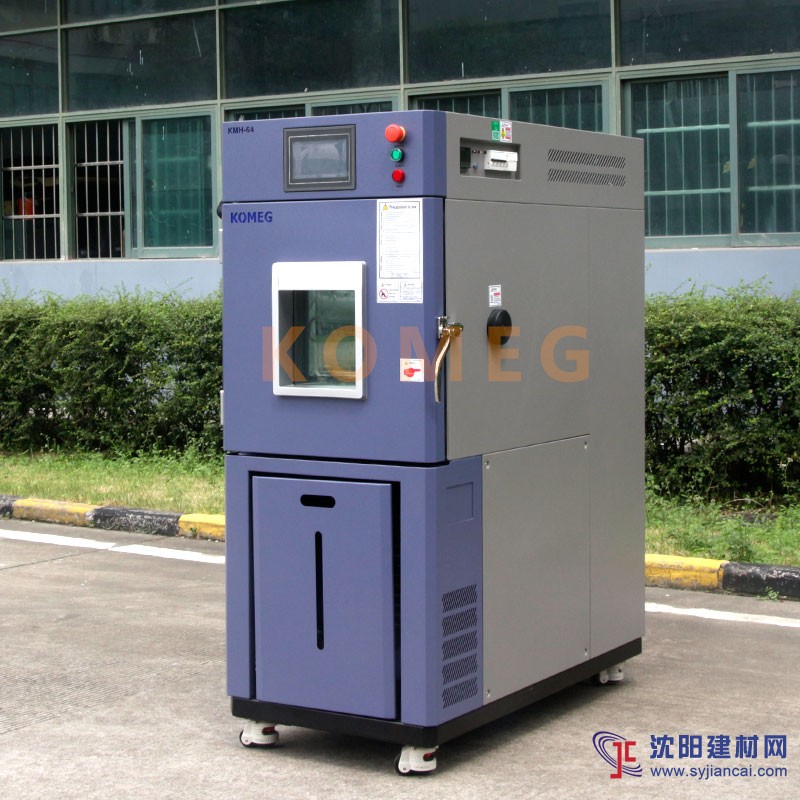

工業小型恒溫恒濕試驗箱、溫度試驗箱-KMH-64L

一、產品概述

本系列調溫調濕箱適用于工業產品的可靠性試驗，具有溫濕度控制精度和控制范圍寬的特點，性能指針符合GB5170.2.3.5.6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求。

二、適用范圍

適用于對電工、電子、機械以及其他產品、零部件、材料等進行高低溫、濕熱試驗，模擬溫濕度變化條件下對產品、零部件、材料等進行質量及可靠性測試。

三、產品特點

●  GB-2423．1-89(IEC68-2-1)試驗A：低溫試驗方法。

●  GB-2423．2-89(IEC68-2-2)試驗B：高溫試驗方法。

●  GJB360．8-87(MIL-STD．202F)高溫壽命試驗。

●  GJBl50．3(MIL-STD-810D)高溫試驗方法。

●  GJBl50．4(MIL-STD-810D)低溫試驗方法。

●  GB2423．3-93(IEC68-2-3)試驗Ca：恒定濕熱試驗方法。

●  GB2423．4-93(IEC68-2—30)試驗Db：交變濕熱試驗方法。

●  GJBl50．9-93(MIL-STD-810D)濕熱試驗方法。

1、節能降耗

采用氣液旁通模式調節制冷量,實現溫濕度的恒定。

2、操作簡便

※科明科技可程式KM-5166彩色LCD觸摸式控制器參組PID控制；

※實驗資料記錄、處理方式靈活。

3、可靠性高

※關鍵零部件均為進口配件，確保使用壽命和可靠性；

※高效的油分離器，確保壓縮機使用壽命。

四、主要技術指標

1、箱體

1.1工作室尺寸

W  400 × H  400 × D  400  mm

1.2外形尺寸

約W  600 × H 1526 × D 1200  mm

2、溫度

2.1溫度范圍

-40℃ ～ 150℃

2.2溫度偏差

±2.0℃

2.3溫度波動度

±0.5℃

2.4溫度均勻度

2.0℃（空載）

2.5升降溫速率

+20℃ ↓ -40℃   60分鐘以內(空載時環境溫度25℃)

+20℃ ↑ +100℃  45分鐘以內(空載時環境溫度25℃)

3、濕度

3.1濕度控制范圍

20%R.H.～98%R.H

3.2濕度偏差

±3.0％RH（＞75％RH）

±5.0％RH（≤75％RH）

3.3濕度均勻度

±3.0％RH（空載）

3.4濕度波動度

±2.0％RH

以上規格在環境溫度+25℃時測量，溫濕度性能試是根據 IEC60068 -3標準的有關規定測量；傳感器放置在單元出風口處。

五、箱體結構

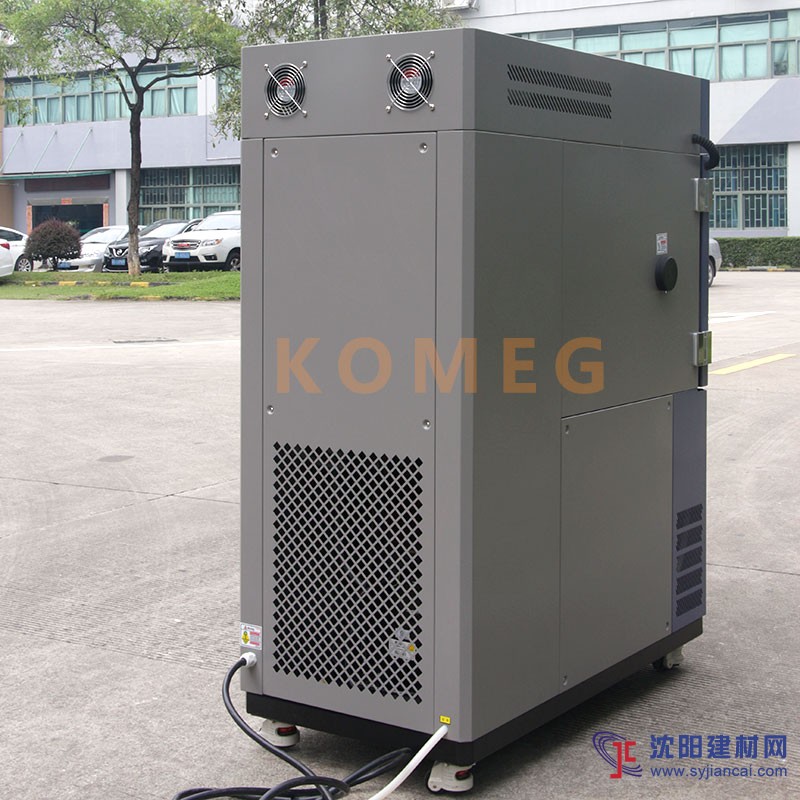

試驗箱采用整體結構形式，即試驗箱由三部分組成：保溫箱體、獨立的制冷機組、電器控制柜組成。

5.1 保溫箱體

※外壁材料：優質碳素鋼板，表面作靜電彩色噴塑處理；

※內壁材料：SUS304#霧面不銹鋼板；

※保溫材料：硬質聚氨脂泡沫保溫層+玻璃纖維。

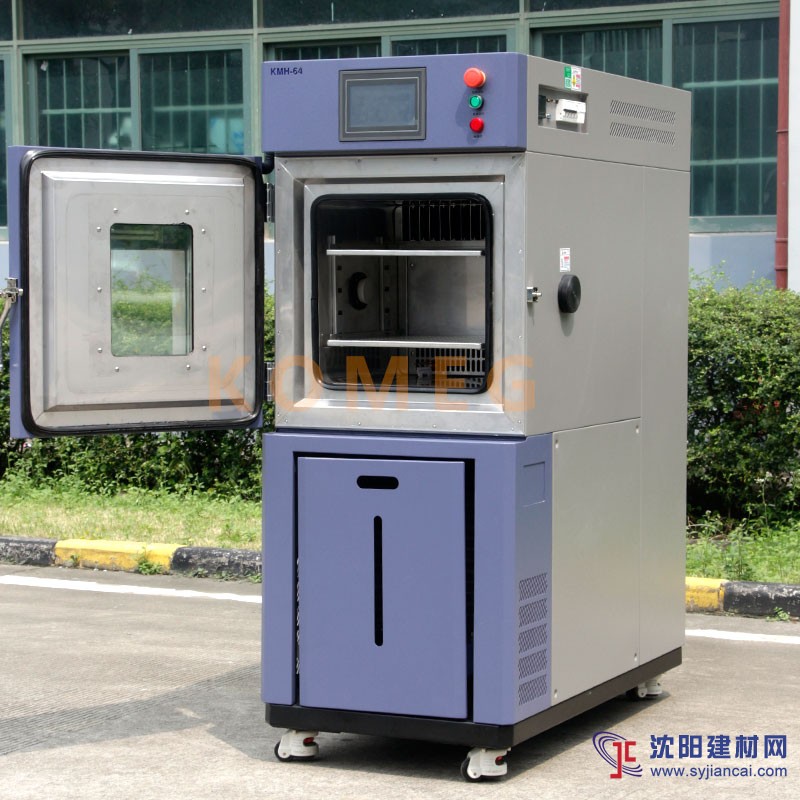

5.2 大門

大門采用左開大門，在門框處加裝門框加熱絲以防在低溫情況下門框處凝露。

5.3 觀察窗

在大門上安裝一套215×230mm（寬×高）觀察窗，多層中空電熱鍍膜玻璃可以有效保溫，并防止結露。

5.4 穿線孔

在箱體兩側中部直徑為φ50mm各一個，同時配有橡膠隔離塞和膠蓋。

5.5 照明裝置

11W/AC220V 1個安裝在視窗上。

5.6 冷凝水出水孔

配有工作室冷凝水和機組冷凝水排水孔。

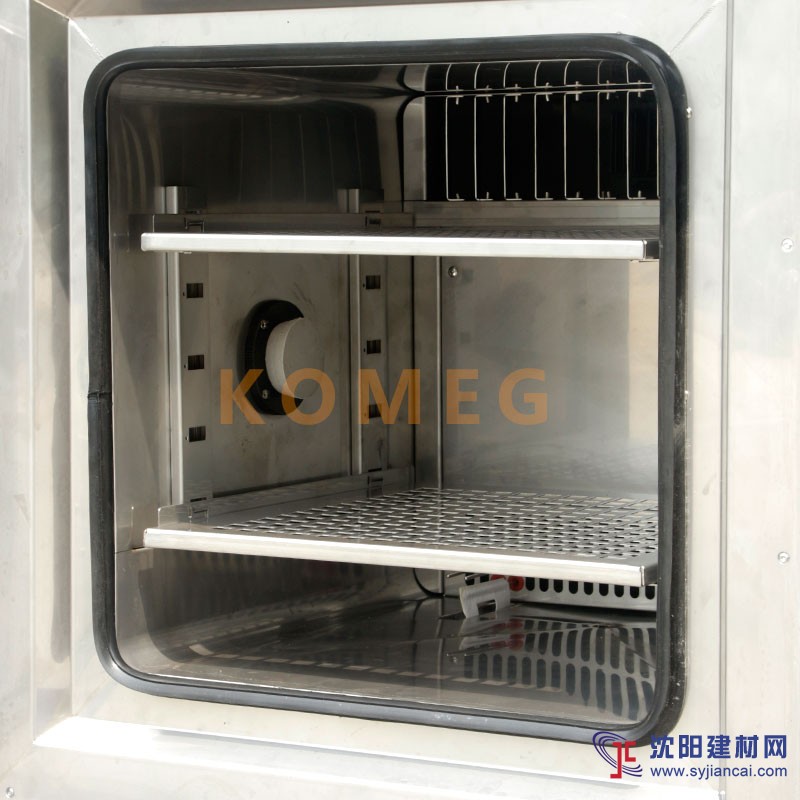

5.7 樣品架

不銹鋼樣品架2層。

5.8 移動腳輪

4個（配腳杯）。

5.9 配電控制柜

總電源斷路器，超溫保護器。

5.10 補水系統

水泵提升自動供水。

六、空氣調節系統

6.1 控制方式

強制回圈通風，平衡調溫調濕法（BTHC）。

6.2 空氣調節裝置

頂部全面孔板送風，確保試驗箱內溫濕度均勻度達標。

空調箱內安裝：長軸離心式循環風機、蒸發器、加熱器、加濕器等。

6.3 加熱

優質鎳鉻合金絲電加熱器，無觸點控制方式（SRR）。

6.4 冷卻

紫銅管正弦波紋鋁翅片式空氣熱交換器（風冷）。

6.5水路

加濕供水系統（僅濕熱型）

6.6 加濕

   （僅濕熱型）

水盆加熱加濕方法

不銹鋼鎧裝加熱器

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

水位控制裝置，加熱器防干燒裝置

6.7 制冷劑

采用環保型高溫級制冷劑：R404a。
