當前位置：建材網首頁 > 供求信息 > 低壓電器 > HDMI單網100米延長器

HDMI單網100米延長器

商店名稱：	深圳市艾森魏爾科技有限公司
信息類型：	低壓電器
有效時間：	長期有效

詳情信息

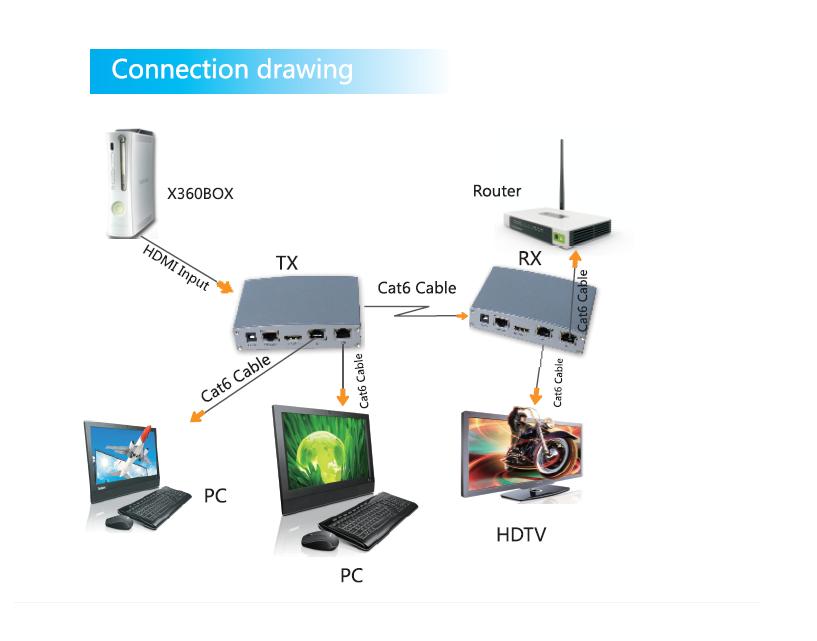

尊敬的客戶：　　　您好！　　　非常感謝您購買本公司的產品。為了實現產品的最佳效果和保證安全，請您在對產品進行連接、操作、調試前仔細閱讀本手冊。此手冊請予以保留，以備將來查閱。　 HDMI線網線 HDMI線　　　本公司所生產的HDMI轉換器、切換器、網線延長器、矩陣、分配器等系列產品，其設計之目的是為了讓您的影音設備使用起來更便捷，更舒適，更高效，更節能。. 　　　這款 HDT001 延長器通過一根CAT5e或者CAT6線(推薦使用) 將 HDMI 信號、以太網、控制信號轉換成 HDBaseT 信號傳到網線上，接收端從網線上將發射端發過來的 HDBaseT 信號還原為各自的原始信號，同時擴展出多個 100 兆網絡接口，并保障 HDBaseT 信號在網線上的完整傳輸。信號延長傳輸達100米。延長器的目的實現了長距離的信號傳輸。　　　本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。　　　真誠服務是我們的理念，顧客滿意是我們的宗旨。本公司將以最優惠的價格提供給客戶最好的產品，并竭誠為客戶提供優質服務。產品簡介產品特點：支持3D 支持HDCP 支持4K*2K 支持100 兆帶寬以太網, 發送端和接收端四個標準的以太網端口，任何一個端口可作網絡信號輸入口，另三個端口分別與三臺計算機連接上網。內置IR擴展功能，發射端接收到顯示設備終端紅外遙控指令來進行信號源遠程控制。支持視頻輸入: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持1080p @ 60Hz@ 48 bit 支持視頻輸出 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持音頻格式: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD LED顯示燈： Power指示燈亮表示供電正常，LED 1指示燈亮表示有信號輸出，LED 2指示燈亮表示發射端和接收端HDBaseT接口網線連接OK。信號傳輸可達100米無信號損失安裝簡單外置DC5V/2A的電源適配器 HDMI信號延長功能介紹與操作：目的：將HDMI信號延長傳輸達100米以上，實現長距離的信號傳輸。連接方法：用一根 HDMI線纜將信號源（藍光機、PS3、播放機等）與延長器的發射端HDMI IN接口連接起來，用一根cat5e線或者cat6、Cat7線（推薦使用）來將延長器的發射端和接收端的HDBaseT 對HDBaseT連接起來用一根 HDMI線纜將顯示設備與延長器的接收端HDMI OUT接口連接起來將5V電源接到延長器上，對延長器供電以太網功能介紹與操作：目的：擴展出多個 100 兆網絡接口，在傳輸10.2Gbps的HDMI信號的同時可以傳輸100Mbps的以太網信號，兩者信號互不影響，傳輸距離可達100米以上。連接方法：用一根cat5e線或者cat6、Cat7線（推薦使用）來將延長器的發射端和接收端的HDBaseT 對HDBaseT連接起來將一端的網絡信號接入四個以太網端口（1X—4X）的任意一個接口，另三個以太網端口通過cat5線或者cat6線分別與計算機的網卡直接連接上網。網線網線網線　　　　　　　　　　網線網線內置IR擴展功能介紹與操作：目的：在傳輸10.2Gbps的HDMI信號和100Mbps的以太網信號的同時，可以通過發射端接收到終端紅外遙控指令來進行信號源遠程控制。連接方法：用一根cat5e線或者cat6、Cat7線（推薦使用）來將延長器的發射端和接收端的HDBaseT 對HDBaseT連接起來用一根 HDMI線纜將信號源（藍光機、PS3、高清播放器等）與延長器的發射端HDMI IN接口連接起來， 3、一根 HDMI線纜將顯示設備與延長器的接收端HDMI OUT接口連接起來 4、將5V電源接到延長器上，對延長器供電 5、可以通過高清播放器紅外遙控器對準網線延長器的接收端的IR進行遙控，網線延長器發射端的紅外發射管（IE）對準高清播放器的紅外接收管（IR）來對高清播放器進行控制。 HDMI線紅外信號網線 HDMI線紅外信號整機連接與操作: 　　　　　　　　 1、用一根 HDMI線纜將信號源與延長器的發射端連接起來，線纜最長可以達5米 2、用一根 HDMI線纜將顯示設備與延長器的接收端連接起來，線纜最長可達10米 3、將一端的網絡信號接入四個以太網端口（1X—4X）的任意一個接口，另三個以太網端口通過cat5線或者cat6線分別與計算機的網卡直接連接上網。 4、用一根cat5e線或者cat6、Cat7線（推薦使用）來將延長器的發射端和接收端的HDBaseT 對HDBaseT連接起來，傳輸距離可達100米以上將5V電源接到延長器上，對延長器供電　　　　　隨機配送附件圖示: 　　　　　　1、2個5V電壓電源適配器　2、說明書一份　3、IR紅外配件　電源適配器　　　　物理連接口示意圖: 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖1.0 TX前面板絲印 Power:電源指示燈 IE：紅外發射頭 LED 1：信號輸出指示燈 LED 2：HDBaseT 接口連接檢測指示燈　　　　　　　圖1.1 TX后面板絲印 DC/5V：5V直流電源接口 HDBaseT: CAT線輸出接口 HDMI In：HDMI信號輸入接口 1X-2X：網絡接口　　　　　　　　　圖1.2 RX后面板絲印 Power:電源指示燈 IR：紅外遙控接收頭 LED 1：信號輸出指示燈 LED 2：HDBaseT 接口連接檢測指示燈　　　　　　　　圖1.3 RX后面板絲印 DC/5V：5V直流電源接口 HDBaseT: CAT線輸入接口 HDMI OUT：HDMI信號輸出接口 3X-4X：網絡接口產品規格: HDT001 延長器接收端與發射端之間連接的cat5e或者cat6、Cat7線纜…..………..…最長可達100 米 HDMI 輸入…..……………………….......…24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持音頻格式輸入..…………………...DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD HDMI 輸出…..…………….…....………….24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持音頻格式輸出...…….……................................................ LPCM7.1/DTS/Dolby-AC3/DSD 最大傳輸帶寬………………………………………………………….………………..……340MHz 最大傳輸速率………………….………………….……………..…………………………10.2Gbps 輸入視頻信號 ………….…………………………..………..………………….… 0.5~1.5Volts p-p 輸出DDC信號 …………………………………………………………………… 5Volts p-p (TTL) 輸入HDMI線纜長度….......................................≤5m，使用 AWG26 標準HDMI 規格的線纜輸出 HDMI線纜長度…....................................≤10m，使用 AWG26 標準HDMI 規格的線纜最大工作電流………………………………..……………………………………………….1000mA 電源適配器規格………………..……..…交流輸入 (50HZ, 60HZ) 100V-240V; 直流輸出5V/2A 工作溫度范圍……..…………….………………………………………….………… (-15 to +55℃) 工作濕度范圍………………………….….………………..……………...….5 to 90%RH (無冷凝) 尺寸(長*寬*高) ……………………………….……….………….…. 116x78x30 (mm)(RX/TX) 重量…..……………………………………………………….……….…………………………420g 注意事項: 　　　請正確使用并妥善保養，以保證產品性能以及正常工作。要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。請勿用濕手接觸本機電源適配器插頭從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線. 機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭) 請勿開啟機蓋,切勿接觸機內任何器件. 必須使用廠家提供或經廠家認可的電源適配器　　　在通電前，應仔細檢查連接線是否正常，必須在保證所有接口為正常連接。常見故障判斷及處理方法如下：　　　序號故障現象原因及解決方法 1 不通電 1、檢查電源插頭是否正確插入電源插座. 2、檢查電源是否打開. 2 無圖像確認電視已開機并處于與本機連接. 輸入信號源是否開啟并連接完好. 檢查系統的連接狀態. 檢查連接線是否完好. 檢查線材質量 3 圖像模糊連接口重新連接,以防插座接口接觸不良檢查線材質量產品質量聲明　　　本公司對其產品予以質量保證，同時確保其生產無原料和生產工藝方面的缺陷。　　　如若由于此類缺陷造成產品無法正常使用的，而且自發貨日期算起一年內通知本公司的，本公司有權根據實際情況，決定是否對其問題產品進行修理或者替換。由于機械、電氣、濫用產品或者擅自修給等原因所造成的問題，公司不承擔其責任。　　　如若報修符合上述維修條件的問題產品，報修者需要按當時產品零件的市場價格和維修人員的市場價值支付相關的維修費用。　　　此項產品質量聲明可以包括：其他任何公開的或者非公開的質量保證、有無限責任的質量保證、適用于任何目的非公開的質量保證或者任何可銷性和適用性的保證。上述諸項保證皆可能會被本公司公開拒絕。　　 1 如若需享受質保權利，受保人應出具購買證明。 2 中國以外之客戶，需要承擔產品之往來郵運費用。 3. 銅質線纜其保質期為30天，同時線纜應避免任何刮傷、標記并保持線圈完好。　　　本手冊所包含之信息是經過仔細核實并確保無誤的。本公司不為由于本手冊可能所含錯誤所帶來的風險或者損失承擔責任。無論何種情況，即或告悉此類損失的可能，本公司亦不對此手冊所含之錯誤或者遺漏所引起的直接的、非直接的、特殊的、偶然的或者由此帶來的后續損失承擔責任。本公司保留不需要提前通知本手冊讀者而對其內容做出更改的權利
