西安10kv戶外箱式變電站ZBW-12廠家供應

發布時間：2020年3月28日   |   閱讀次數： 102

產品用途

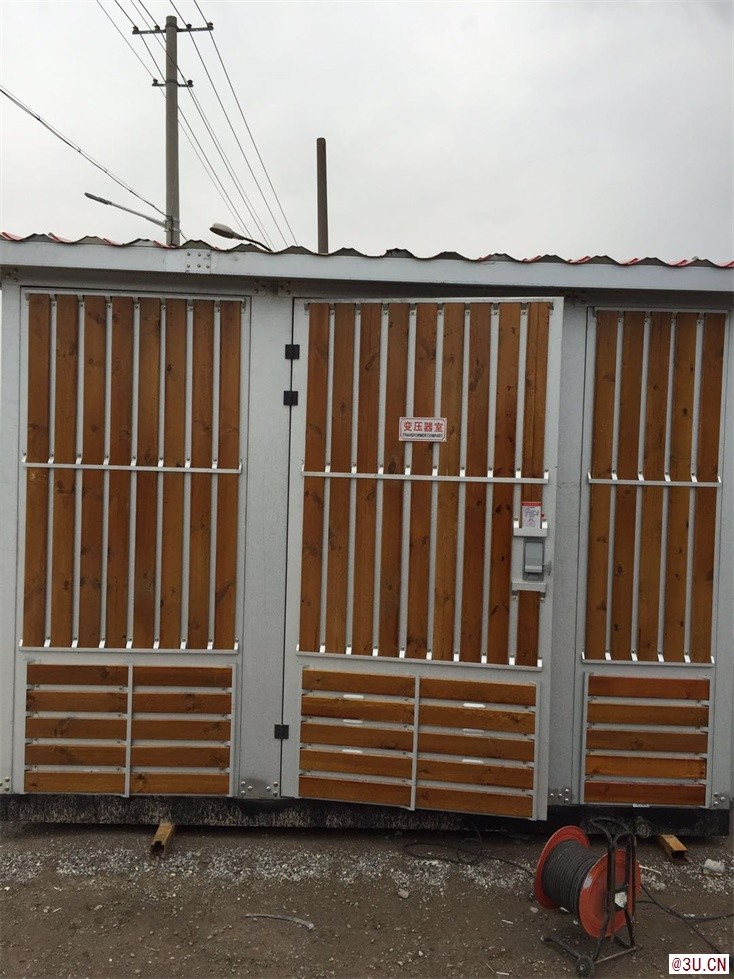

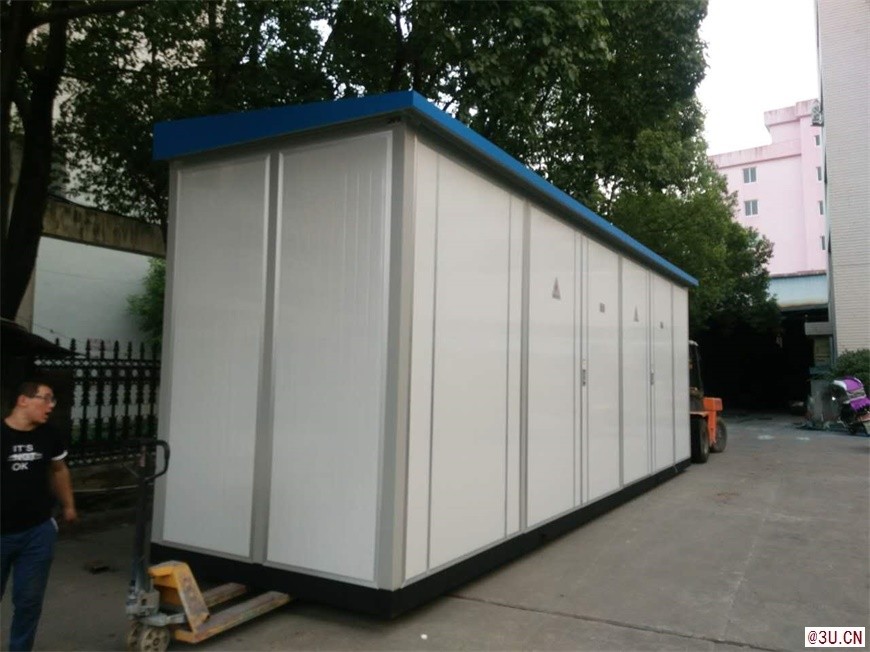

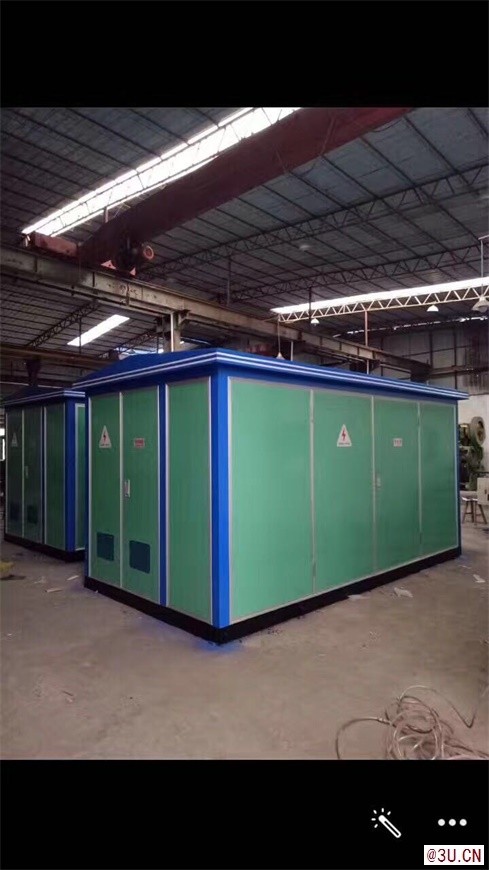

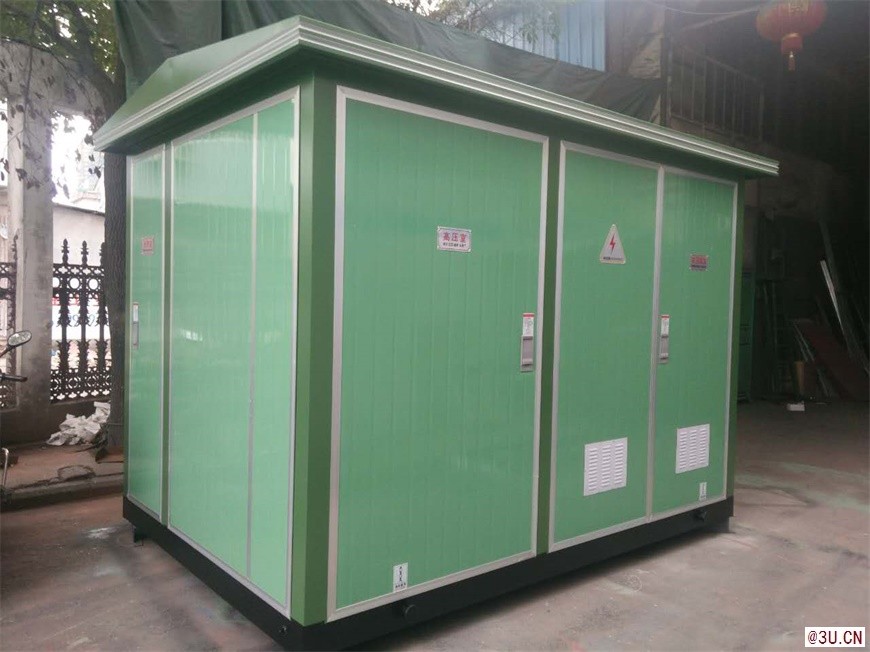

　　10kv戶外箱式變電站ZBW-12是由高壓開關設備、低壓開關柜、配電變壓器、電能計量設備等組合成緊湊的成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田有及臨時施工用電等場所。作配電系統中接受和分配電能之用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統。是目前城市變電站建設和改造的新型成套設備。

　　本系列組合式變電站符合SD320-92《箱式變電站技術條件》和ZBK4001-89《組合式變是站》標準。




西安10kv戶外箱式變電站ZBW-12廠家供應
使用條件

　　1、周圍空氣溫度 -25℃至+40℃

　　2、海拔高度：1000m

　　3、濕度

　　相對濕度：日平均值不大于95%，月平均不大于90%

　　4、地震：地震水平加速度不大于0.3g；

　　5、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染；

　　6、無經常性劇烈振動。

　　7、安裝地點的傾斜度不大于3度

　　8、超出本文件的規定時，由用戶和制造廠協商解決。





西安10kv戶外箱式變電站ZBW-12廠家供應
調整(調試)
產品在安裝完畢投運前，進行如下項目的檢驗和試驗。
·變電站內是否清潔；
·操作機構是否靈活；
·主要電器通斷是否靈活可靠；電器輔助觸頭的通斷是否可靠準確；
·儀表與互感器的匹配是否正確，接線及極性是否正確；
·所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
·儀表及繼電器動作是否準確無誤；
·母線連接是否良好，其支持絕緣子、夾持件是否安裝可靠；
·電器的整定值是否符合要求，熔斷器熔芯規格是否與線路圖相符；
·主回路及輔助回路的電氣聯接是否符合線路圖要求；
·檢查變壓器的溫度控制儀和凝露控制器是否調整好；
·對高壓配電設備，計量裝置等進行必要的試驗；試驗合格后，才允許投運。




西安10kv戶外箱式變電站ZBW-12廠家供應
運輸、安裝與說明
　　1、本箱變運輸吊裝時，應使用我廠配置的專用吊裝支架（箱變底部有四個吊環），切勿擠壓到箱體外殼。
　　2、箱變通過運輸抵達目的地后，在安裝時應檢查是否負荷訂貨要求，箱體是否完整無損。
　　2、用戶應按提供的基礎圖做好箱變基礎，將箱變安置在基礎上后（箱變底部有四個安裝孔），調整平面。壓緊地腳螺栓。連接接地體，安裝出線電纜（架空出線也可），按要求全面檢查和必要電氣試驗后，即可通電使用。
　　4、在操作高壓單元設備時應提供的操作程序進行（高壓部分具有五防功能）。
　　
　　常用接線方案
　　本箱變高、低壓單元均采用組合式柜，按所需接線方案分別組合成高、低壓配電系統即常用高、低壓接線方案可選用，同時高壓單元又可組合成環網型式等。
