山西長治電壓變送器霍爾傳感器產品作用及功能

將被測直流電流隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流； * 低功耗、三重隔離、可靠性高； * 優良的抗干擾能力和高精度性（0.2%）； * 電流拔插端子接入、標準導軌（35mm）安裝； * 廣泛應用于各類工業電流在線隔離檢測系統； * 體積小、外型(mm)：95(L)×37(W)×32(H)； * 供電在11V~30V內通用

相關介紹：

一、性能指標

* 執行標準：IEC688：1992，QB/LF2007-1

* 輸入范圍：0~5A內可選 如4~20mA，0~100mA等

* 精度等級：≤0.2%.F.S

* 溫度特性：≤50PPM/℃(0~50℃)

* 整機功耗：≤30mA+輸出電流

* 工作穩定性：年變化＜0.2%

* 隔離耐壓：輸入/輸出/外殼間 AC2.0KV/min*1mA

* 絕緣電阻：≥20MΩ(DC500V)

* 沖擊電壓：5KV(峰值)，1.2/50uS

* 響應時間：≤300mS

* 過載能力：1.2倍電流連續

* 工作環境：-10℃~50℃，20%~90%無凝露

* 貯存環境：-40℃~70℃，20%~95%無凝露

二、型號說明



A﹍隔離方式：	C﹍供電方式：
1：輸入/輸出/電源三隔離	2：12V±10%
2：輸入/輸出兩隔離	3：15V±10%
B﹍輸出形式	4：24V±15%
3：0~5V	D﹍電壓輸入范圍
4：0~20 mA
5：4~20 mA
6：1~5V
8：0~10V
F：0~10KHZ
R：RS485
T：特殊輸出
選型示例1：CP-DI11-54A1-0.2/4~20 mA 說明：該產品表示4~20 mA輸入量程、4~20 mA輸出、24V供電、A1外型的單路直流電流變送器

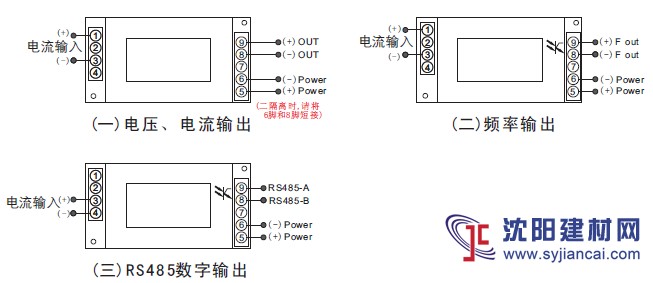

三、接線示意圖

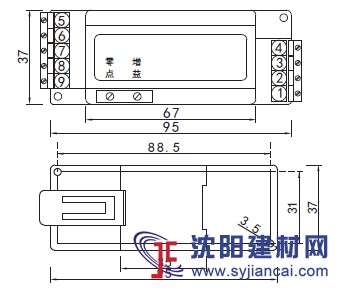

四、外形結構



五、注意事項

* 注意產品標簽上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；

* 變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；

* 變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，最小安裝間隔不應小于10mm；

* 本系列變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施；

* 本產品采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；

* 請勿損壞或者修改產品的標簽、標志，請勿拆卸或改裝變送器，否則本公司將不再對該產品提供"三包"（包換、包退、包修）服務。
