重慶單路直流電流變送器產品批發零售現貨

將被測交流電壓頻率隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流； * 單片機技術、精準最新算法實現交流電路頻率的精確測量； * 優良的抗干擾能力和高精度性（0.2%）； * 電壓拔插端子接入、標準導軌（35mm）安裝； * 體積小、外型尺寸(mm)：95(L)×37(W)×32(H)； * 供電在11V~30V內通用

相關介紹：

一、性能指標

* 執行標準：GB/T 13850-1998，IEC688：1992

* 輸入范圍：0~10KHz(0~500V)內可選

* 精度等級：≤0.2%.F.S

* 溫度特性：≤50PPM/℃(0~50℃)

* 整機功耗：≤0.3VA

* 工作穩定性：年變化＜0.2%

* 隔離耐壓：輸入/輸出/外殼間 AC2.0KV/min*1mA

* 絕緣電阻：≥20MΩ(DC500V)

* 沖擊電壓：5KV(峰值)，1.2/50uS

* 響應時間：≤300mS

* 過載能力：2倍電壓連續

* 工作環境：-10℃~50℃，20%~90%無凝露

* 貯存環境：-40℃~70℃，20%~95%無凝露

二、型號說明





A﹍輸出形式：	B﹍供電方式：
3：0~5V	2：12V±10%
4：0~20 mA	3：15V±10%
5：4~20 mA	4：24V±15%
6：1~5V
C﹍頻率電壓輸入范圍
選型示例1：CP-F11-54A1-0.2/0~10KHz(0~100V) 說明：該產品表示電壓等級0~100V、 0~10KHz輸入量程、4~20 mA輸出、24V供電、A1外型的頻率變送器

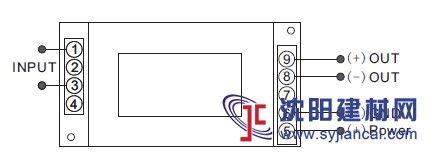

三、接線示意圖

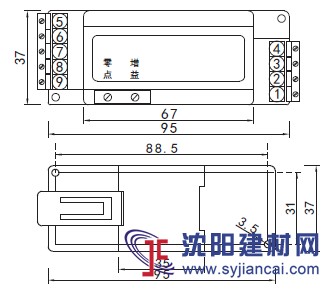

四、外形結構



五、注意事項

* 注意產品標簽上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；

* 變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；

* 變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，最小安裝間隔不應小于10mm；

* 本系列變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施；

* 本產品采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；

* 請勿損壞或者修改產品的標簽、標志，請勿拆卸或改裝變送器，否則本公司將不再對該產品提供"三包"（包換、包退、包修）服務。
