BJ45W 型保溫夾套直流式截止閥

發布時間：2017年4月12日   |   閱讀次數： 209

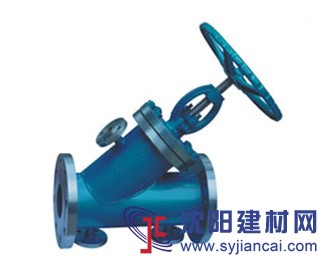

BJ45W 型保溫夾套直流式截止閥

【產品說明】

BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保溫夾套直流式截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

【工作原理】

BJ45直流式保溫截止閥是根據Y型截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫夾套截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。

【結構特點】

1、結構簡單，外型設計獨特；

2、密封面硬化處理以抗磨損；

3、閥頸軸襯材料具有低摩擦系數，大大地降低扭力和軸面磨損，以及消除表面擦傷；

4、閥中腔裝置是由兩件組成，利于快速拆裝及在原地做內部修理；

5、傾斜軸的構造和最佳流道的形狀、減低流向之變換和減少降壓數；

6、閥座之整體表面硬化：提供確實的關閉和閥座之長久使用壽命；

7、螺紋蓋：防止卡死和易于裝拆；

8、閥軸填墊裝置：利用滲有碳纖維裂隙的圓環之柔軟石墨做填料，以 作最佳之防漏和經久耐用；

9、往復試驗10000次無故障，性能可靠防止外泄漏。
