PTS天棚簾機構圖
PTS天棚簾簡介
PTS 天棚簾：可以是直線 ,也可以是弧形 ,運用得當可以基本和建筑曲線相吻合 ,既遮陽又保持建筑設計的風格。該機構選用系列同步電機 ,面料中有支撐桿 ,收攏時呈折疊狀 ,故面料無須承受很大的抗拉強度，對面料的張力要求不高 ,而且便于安裝。最大特點是結構簡單 ,運行平穩 ,成本低 ,特別適用于平面 , 斜面和弧形的框式玻璃結構頂。適用于工程和民用 ,現已廣泛運用于別墅玻璃頂和陽光房的遮陽。
(兩組電機對開機電圖） （單電機機構圖）
| 使用范圍： |
弧形、斜面或水平的玻璃天幕頂、民用、工程均適用。 |
| 性 能： |
可停留在中間任意位置,有多種控制方式可供選擇。 |
| 技術要求： |
每幅寬度 0.65-2m ,長度≤12m ,面積≤16m 2 最為適宜。 |
| 電 機： |
專用同步窗軌電機 , 根據寬度和長度可以選用不同功率的電機。 |
| 控 制： |
可以手控、紅外遙控、無線電遙控、單獨控制、集群控制。 |
| 說 明： |
選擇弧形機構時 , 須注意弧形軌最小半徑為 350mm ,測量長度時需測量弧高與弦長 |
| |
兩個尺寸。 |
PTS天棚系統案例一
PTS弧形天棚系統內視效果
PTS弧形天棚系統外視效果
PTS天棚系統案例二
未安裝PTS天棚系統現場圖
PTS系統收合狀態

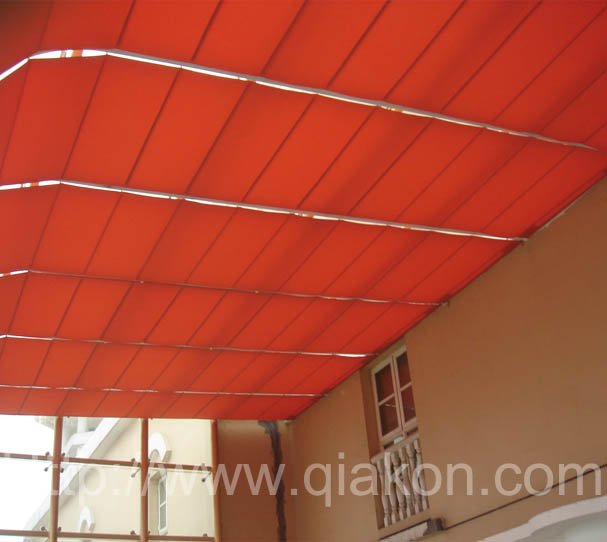

PTS天棚簾開啟狀態
PTS天棚系統案例三
PTS系統收合狀態
PTS天棚簾開啟狀態
|
