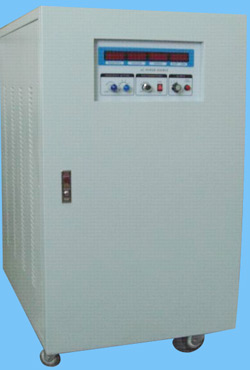

三相變頻電源

發布時間：2015年10月8日   |   閱讀次數： 400

三相變頻電源主要技術參數： 輸入電壓 3相4線 380V±10% 輸入頻率 50/60HZ±5% 輸出 線電壓 0~259V/0~519v 兩檔可切換 相電壓 0~150V/0~300V兩檔可切換 輸出頻率 47~63HZ在線可調，50HZ，60HZ，（100HZ，200HZ，400HZ）可選 負載穩壓率 ≤1% 波形失真 ≤2%（THD） 頻率穩定率 ≤0.01% 相角偏移度 平衡或空栽時≤1 100%不平衡負載時≤2.5 窗口顯示 四位數字式電壓,電流,頻率,功率/功率因數 三相60HZ變頻電源的主電路及控制電路按照三套獨立的單相電源進行設計。主電路采用交一直一交結構，包括整流器、直流濾波器、逆變器、交流濾波及變壓器等組成部分。其中，交-直部分為橋式整流，經交流接觸器軟啟到電解電容濾波，得到平穩電流。三套單相逆變電路輸出互差120電角度，在變壓器原邊彼此電氣獨立，在變壓器副邊接成星形，輸出所要求的三相交流電。電壓及波形控制針對單相輸出，采用了三套獨立的單相控制器，使三相電源的任一相均可以作為單相電源獨立使用，并可適應任意不平衡負載，從而極大的提高了電源的負載適應能力。精度已達到0.05%。
