R317 |
符合 GB/T 5118 E5515-B2-V
ISO 3580-B-E5515-G |
|

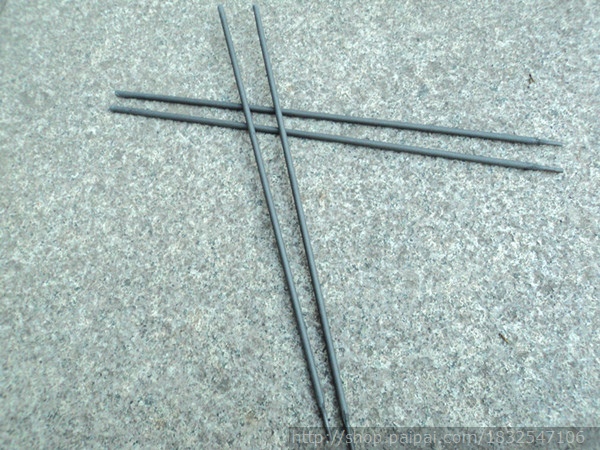

說明: R317是低氫鈉型藥皮的Cr1%-Mo0.5%-V的珠光體耐熱鋼焊條，直流反接，可全位置焊接。焊件應根據結構特點進行適當的預熱及焊后熱處理。
|
|
用途: 用于焊接工作溫度在540℃以下的珠光體耐熱鋼（如12CrMoV）結構，如高溫高壓鍋爐管道，石油裂化設備，高溫合成化工設備等。
|
|
熔敷金屬化學成分(%)
|
試驗項目 |
C |
Mn |
Si |
S |
P |
Cr |
Mo |
V |
|
保證值 |
0.05~0.12 |
≤0.90 |
≤0.60 |
≤0.035 |
≤0.035 |
0.80~1.50 |
0.40~0.65 |
0.10~0.35 |
|
例值 |
0.062 |
0.63 |
0.42 |
0.007 |
0.018 |
1.20 |
0.50 |
0.18 |
|
|
熔敷金屬力學性能（730 ±15℃×2h回火處理）
|
試驗項目 |
Rm
(N/mm2) |
Rel或Rp0.2
(N/mm2) |
A(%) |
KV2(J) |
|
常溫 |
|
保證值 |
≥540 |
≥440 |
≥17 |
≥27 |
|
例值 |
630 |
540 |
24 |
185 |
|
|
藥皮含水量≤0.30%
|
|
X射線探傷要求: Ⅰ級
|
|
參考電流 (DC+)
|
焊條直徑(mm) |
φ2.5 |
φ3.2 |
φ4.0 |
φ5.0 |
|
焊接電流(A) |
60~90 |
90~120 |
140~180 |
170~210 |
|
|
注意事項:
1. 焊前焊條須經過350℃左右烘焙1h，隨烘隨用。
2. 焊前必須清除焊件鐵銹、油污、水分等雜質。
|
焊接位置:
|
