供應SRQ2型旋轉接頭滕州勝榮廠家生產銷售

發布時間：2018年8月29日   |   閱讀次數： 585

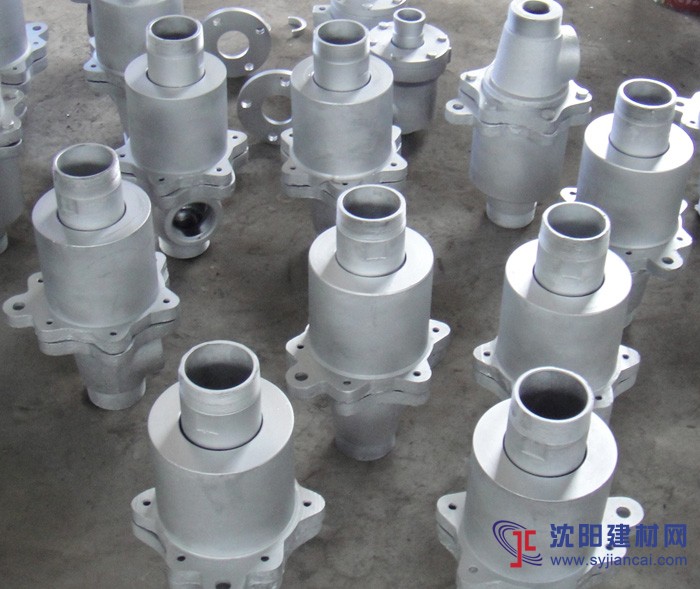

SRQ2型旋轉接頭

結構特點

    采用球面密封摩擦副，無油軸承支撐定位，兩端密封件磨損后（單向只有一端）借助于彈簧的預壓力隨時補償，償時殼體沿軸承向后緩緩移動。球面密封摩擦副在間隙允許的范圍內自由度較大，故對裝機的精度要求不高。空心軸與配套設備同步運動，殼體相對靜止。空心軸、球體和球體彈簧座相對的密封環形成球面摩擦副，密封環磨損到一定的厚度時，換上一個新的即可繼續工作。流體由殼體開孔處進入空心軸通往設備，再?gòu)膬?nèi)管引出（單向沒有），也可反過來工作，流體介質在旋轉接頭內腔者也可達到相互隔離。

使用參數

工作壓力：1.6MPa                工作溫度：220℃（熱油280℃）

工作轉速：100rpm                適用介質：水、蒸汽、熱油等

安裝

1、旋轉接頭在搬運和存放過程中應避免撞擊與摔落，以免損壞連接口及內部零件。

2、盡可能裝機同心，以確保旋轉接頭的良好運轉。

3、螺紋連接的旋轉接頭在安裝時，應注意內、外管的螺紋旋向是否與滾筒的旋轉方向?qū)?yīng)，且內、外管的螺紋旋向也應一致。

4、旋轉接頭與管道之間的連接，必須使用軟管相連接，絕對禁止使用鋼性硬管連接。

5、金屬軟管的配裝長度應適當，且軟管安裝正確。

6、旋轉接頭的出入口盡可能直接與軟管相連接，以減輕接頭輔重，延長使用壽命。

7、內管的裝配，應注意尺寸的配合及重量的輔助支撐，內旋式旋轉接頭的內管與接頭的配合推薦使用H8/E7的公差配合。

8、旋轉接頭的支撐與止轉應恰當，一般桿直徑應比止轉孔小2mm，以免影響旋轉接頭的自由調節與補償。
