固安泰宇過濾設備有限公司:風電風機齒輪箱濾芯工作原理及濾芯參數

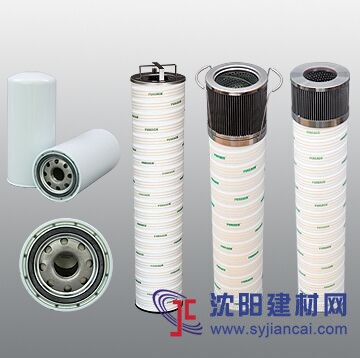

{內蒙}HCY143483FKS18H齒輪箱濾芯
過濾器為雙級過濾,兩只濾芯精度分別為10μm和25μm,正常工作狀態時,潤滑油經過10μ濾芯過濾,,當10μm濾芯堵塞,差壓≥4bar時,單向閥打開,潤滑油經過25μm濾芯過濾.過濾器前后差壓有差壓發訊器監控,當差壓≥3bar時發訊,風電齒輪箱濾芯（簡稱風電齒輪箱濾芯）是我公司現場測繪原裝產品，生產出完全可以替代原裝的濾芯使用的，該系列產品，使用和原裝無異，價格是原裝的二分之一不到，深受風電企業的歡迎
風電齒輪箱濾芯技術參數：
介質：一般液壓油濾芯
材質：美國LYDALL（蘭德）、國賓茨玻纖濾料（德國HV及J.C.Binzer油分玻纖）、美國HV、韓國奧斯龍及AK、不銹鋼編織網等
過濾精度：1μ-100μ
工作壓力：21bar-210bar
工作溫度：－30～+100℃
提示更換濾芯。(注意:當潤滑系統剛啟動,潤滑油溫度未達到正常工作油溫(40℃)要求時,油液黏度高,通過過濾器濾芯時可能會形成比較高的壓差,此時差壓發訊器訊號僅作參考,不作為動作信號.)過濾器前有測壓接頭,可用壓力表測系統壓力;過濾器頂部有排氣閥,用于排除潤滑油中的氣體. 釬焊式冷卻器為優質不銹鋼板片生產，用于進行水油熱交換.
潤滑裝置工作工作油泵向系統提供壓力潤滑油,潤滑油經過單筒雙精度過濾器后到
溫控閥該溫控閥,根據潤滑油的溫度控制潤滑油的流向當溫度＜45℃時潤滑油直接進入齒輪箱;當溫度≥45℃時溫控閥開始動作使得潤滑油經冷卻器冷卻后再進入到齒輪箱.在齒輪箱的入口裝有壓力傳感器(設定值0～0.6bar可調)用于檢測潤滑油的壓力.泵出口設有安全溢流閥,系統壓力≥12bar時,安全溢流閥開啟,回油到齒輪箱/過濾器堵塞會發出信號，需要進行清洗。清洗時需要確保電機未啟動，電磁閥為通電。拔下插頭，若濾芯損壞，必須更換新的濾芯。清潔過濾器后，應檢查油位，不足時要加足油液。如果沒收到堵塞信號，最多六個月清洗過濾器及濾芯。本公司產品通過{ISO9001質量體系認證}、正常環境下1000h清洗空氣過濾器，如果環境惡劣500h清洗濾清器，確保風機正常運轉。風力發電的過濾器中液壓油會含有雜質是造成液壓系統故障的重要原因。因為雜質的存在會引起相對運動零件的急劇磨損、劃傷、破壞配合表面的精度。顆粒過大時甚至會使閥芯卡死，節流閥節流口以及個阻尼小孔堵塞，造成原件動作失靈。影響液壓系統的工作性能，甚至使液壓系統不能工作。因此，保持液壓油的清潔是液壓系統能正常工作的必要條件。過濾器可凈化油液中的雜質，控制油液的污染。風電風機清洗液壓過濾器和空氣過濾器.
|
|
|
