一、概  述

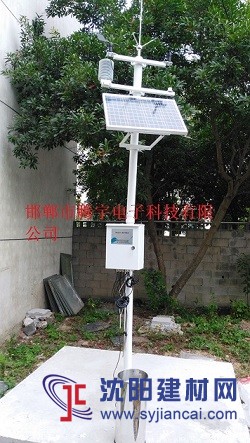

　　校園自動氣象站是專為大中院校氣象觀測開發設計。中小學氣象站用于教學，讓學生重視氣候環境，大學用戶科研。系統由氣象傳感器、智能采集儀、通訊系統、供電系統、外部顯示系統等幾部分組成。可同時監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣壓、輻射、照度等諸多氣象要素進行采集、存儲、顯示。可以通過外接氣象信息顯示屏發布相關信息，方便師生對天氣變化情況進行隨時掌握，促進科學探究在中小學科學教育的開展。

二、傳感器技術參數：

　　.空氣溫度范圍：-30～70℃ 精度：±0.2℃ 分辨率：0.01℃

　　.空氣濕度范圍:0～100% 精度：±3% 分辨率：0.1%

　　.光照強度范圍:0～200Klux 精度：±5% 分辨率：0.1Klux

　　.風速測量范圍：0～30m/s 精度：±0.5% 分辨率：0.1m/s

　　.風向測量范圍：16 方位(360°) 精度：±0.5% 分辨率：0.1%：

　　.雨量測量范圍：0..01mm～4mm/min 精度：≤±3% 分辨率：0.2mm

　  以下傳感器可選:

　　.土壤溫測量度范圍：-40～120℃ 精度：±0.2℃ 分辨率：0.01℃

　　.土壤濕度測量范圍：0～100% 精度：±3% 分辨率：0.1%

　　.大氣壓力測量范圍：50～110Kpa 精度：±0.5kpa 分辨率：0.1Kpa

　　.二氧化碳測量范圍：0～2000ppm 精度：±3% 分辨率：0.1%

　　.水面蒸發測量范圍：00～100mm 精度：≤±3% 分辨率：0.01mm

　　.光合有效輻射范圍：400～700nm 靈 敏 度：10～50 μv/μmol•m-2•s-1

　　.總輻射光譜范圍： 0.3～3.2μ 靈敏度： 7～14mv/kw.m-2

三、特  點：

　　1、滿足野外作業需求，具有防風、防雨、防塵等功能，滿足IP65防護等級。

　　2、采集設定：可自由設定采集時間間隔，并可1分鐘-24小時采集間隔任意設定。

　  3、采集器支持DC9～24V輸入，電源具有防反接、抗脈沖群、防雷、防靜電等保護措施。

　　4、數據存儲：自帶標準的SD卡座，支持擴展(最大64GB);自帶標準的USB2.0接口，可以使用U盤進行數據的導出操作(免去必須攜帶電腦或是其他設備等繁瑣的操作)。

　　5、顯示方式：主機采用高靈敏度液晶觸摸屏顯示，方便客戶現場分析數據。

　　6、擴展性能：支持多種尺寸TFT彩色液晶和LED顯示屏等的即插即用實時顯示數據。支持RS485傳感器即插即用。(傳感器支持MODBUS RTU通訊協議，通用型強)系統采用模塊化設計，方便功能擴展、屏蔽或接入其他傳感器。

　　7、數據存儲及下載：系統可以獨立運行工作，無需連接電腦等輔助設備及可完成參數設定、數據導出等功能。

　　8、站點數據下載：支持RS485接口采集，支持SD卡、計算機直連、U盤進行數據下載。

　  9、采集器軟件升級：可通過U盤或SD卡實現主機軟件自動升級。(節省客戶的設備維護成本)

　　10、通訊方式：采集器同時支持GPRS、GSM無線傳輸方式，可將數據信息傳輸至指定的氣象服務器(www.qixiangshuju.com)，實現數據的遠程控制和傳輸;可通過(支持90%的)智能手機(安卓系統)接收查看當前實時數據，并設定參數;

　  11、支持wifi及RJ45網絡傳輸方式聯接。(可選項)

　　12、時鐘要求：內部集成實時時鐘(RTC時鐘電源3V) 外部電源斷電后可以運行5年以上。

　　13、異常報警：設有蜂鳴器，用于異常情況警報或者提示發聲。

　　14、采集器可靠性：外部電源和通訊系統出現的臨時故障不影響數據采集，通訊恢復后可自動下載延誤傳輸?shù)臄?shù)據;永久斷電不丟失已采集存儲的數據。

   15、GPS功能：通過GPS可知道設備具體的地理位置(經度，緯度)(可選項)

四、配置清單：

    1、傳感器配備：環境溫度傳感器、環境濕度傳感器、光照傳感器、風速傳感器、風向傳感器、雨量傳感器、土壤溫度傳感器、土壤濕度傳感器、大氣壓力傳感器、二氧化碳傳感器、頁面溫度傳感器、頁面濕度傳感器、水面蒸發傳感器、光合有效輻射傳感器、總輻射傳感器。

    2、氣象環境采集器：集采集、顯示、記錄、實時顯示氣象數據為一體。

    3、百葉箱：用于空溫、空濕的氣象測量防護，保證數據的準確性。

    4、數據傳輸系統：GPRS無線傳輸、SD卡、U盤直接讀取、RS485通訊（可選擇）

    5、供電系統：220V供電、太陽能供電等方式

其他：防護箱用于防護氣象數據采集儀、通訊設備、電源系統等、2.5米三角支架，用于裝氣象傳感器、輕型百葉箱、防護箱等氣象設備安裝。
