名稱：升降機安全監控系統

型號：SENSM-SJJ

一、系統介紹

施工升降機安全監控系統，具有樓層呼叫、安全監測、自動平層等功能，能夠有效預警升降機運行過程中的超載、超人數、超速度（防墜）、高度限位、門鎖檢測、傾斜等危險，從而保證建筑機械的長期精確運行。

施工升降機安全監控系統采用了液晶顯示器及語音發生器，能夠直觀的反應監控數據，顯示升降機運行狀態。

施工升降機安全監控通過重量傳感器采集重量信號、高度傳感器以及加速度傳感器，然后在屏幕上顯示出來，根據實際重量和額定重量的對比進行計算，預警，報警，起到了很好的保護作用。

同時還預留了DTU網絡傳輸功能和視頻頭接口，將實時數據上傳至服務器，通過我們的遠程監控平臺可以讀取報警狀態、實時數據和查看歷史數據。

施工升降機安全監控系統運用了指紋采集器對升降機操作人員進行人機管理。



【主視圖】



【控制器】

二、系統功能

1、設備檔案—— 購買，安裝，保養，維修，歷史事故

2、數據記錄—— 操作，報警，狀態

3、網絡功能—— 同步數據，人員認證

4、上下限位

5、樓層提示—— 即將平層時給出語音和圖像信號

6、樓層聯絡信號裝置—— 類似電梯的按鈕和樓層顯示

7、非法開門警報—— 非平層禁止開內門和樓層門 非落地禁止開外門

8、超重報警

9、作循環統計

10、通過循環拍照

11、維修、保養提示—— 需要維修或者保養給出提示

12、身份識別—— 識別操作人員，管理人員，維修保養人員身份，并且計入檔案和數。

三、系統部件

序號	名稱	單位	數量
1	控制器	臺	1
2	編碼器	只	1
3	重量傳感器	只	2
4	傾角傳感器	只	1
5	開關門傳感器	只	2
6	樓層呼叫器	只	1
7	攝像頭	只	1

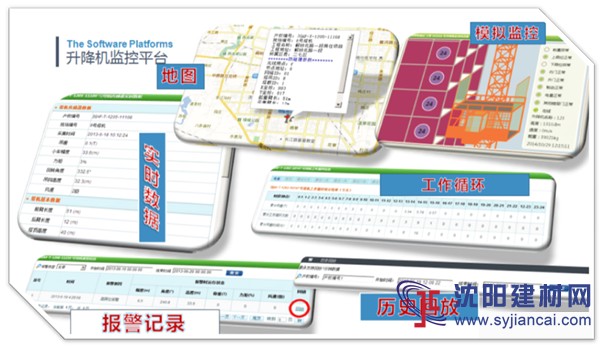

四、遠程監控界面
