墨脫巖石無聲破碎劑，力王高效無聲膨脹劑品牌

發布時間：2021年11月3日   |   閱讀次數： 780

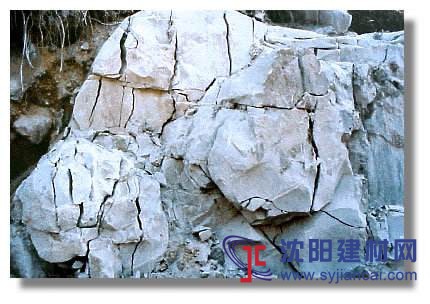

 因為一般被解體的巖石或混凝土均屬脆性材料，脆性材料的抗壓強度大，抗拉強度小，其抗拉強度遠小于抗壓強度。巖石的抗拉強度為 4 －10Mpa ，混凝土的抗拉強度約 1.5 － 3.0Mpa ，約相當于其抗壓強度的 1/10 － 1/20 。而通常靜態破碎材料的膨脹壓力可達 30 － 50Mpa 。所以，合理的破碎設計（裝破碎量、孔徑、孔深和孔間距的確定）是能夠使孔眼周圍的介質受到充分破壞的。只要約束繼續存在，破碎材料就有持續產生或殘留一定程度的膨脹壓力的性質，因而能繼續增大或產生新的裂縫。

無聲膨脹材料（無聲破碎材料）使用方法

  在使用無聲膨脹材料時，一般情況下破碎物體孔徑為3.8-4.0cm，孔距25-35cm；孔深按破碎物的厚度而定。但不能鉆穿，底部必須保留10-15cm。

   1、現將水與無聲膨脹材料按（1：3）比例（即一小包無聲破碎材料3-4公斤水。注：氣溫高適當多加點稀一點，氣溫低濃一點），倒入容器中用木棍攪拌成具有流動性的漿體（糊狀型）。

   2、將攪拌好的漿體注入膨脹物體孔內。攪拌膨脹漿體，如高溫天氣一般要求在10-20分鐘時間內填充完，否則其充填流動性及脹裂效果將明顯降低。

   3、再次攪拌膨脹漿體不要過多，應根據作業人員及破碎物多少而定。

   4、灌孔必須密實，水平（即抬pao孔）或傾斜孔要堵塞孔口，可用干稠的膠泥搓成條塞入孔中搗實

   經測定，在溫度為 20 ℃、水與破碎材料之比為0.3：1 時，其體積將自由膨脹四倍。

靜態破碎法 ( 靜態破碎技術 )，是近年來發展起來的一種破碎（或切割）巖石和混凝土的新方法，亦稱靜力迫裂和靜力破碎技術

上一條：昌都力王無聲破碎劑，力王礦石無聲膨脹劑 下一條：阿里力王建材無聲破碎膨脹劑廠家
