泰科龍閥門襯氟截止閥

發布時間：2017年4月12日   |   閱讀次數： 263

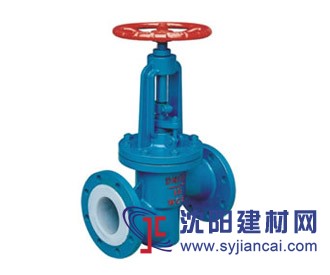

J41F4、J41F46型襯氟截止閥

【產品說明】

J41F4-16、J41F46-16 型襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

【工作原理】

J41F46襯氟截止閥外殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸內腔、閥體、閥蓋、閥瓣等（即化學介質過流部件）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術使閥門既有金屬的強度有又耐腐蝕的特性。其閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線作升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

【結構特點】

1、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全；

2、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥；

3、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程一般為公稱通徑70%，被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。



【執行標準】

設計規范：GB/T 12233 GB/T 12235

結構長度：GB/T 12221

連接法蘭：JB/T 78 JB/T 79

試驗與檢驗：GB/T 13927

產品標識：GB/T 12220

供貨規范：JB/T 7928
