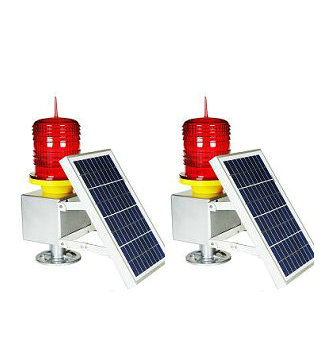

TS-ZB75型太陽能型主備航空障礙燈

發布時間：2012年6月8日   |   閱讀次數： 733

一、主備航空障礙燈產品簡介

TS-ZB75型太陽能主備航空障礙燈是由高效太陽能電池板，低溫免維護蓄電池組成供電系統；航空障礙燈以發光二極管作為光源，通過低能耗控制電路，使航空障礙燈白天充電，夜間閃亮，也可利用GPS實現多個航空障礙燈同閃。該系統能在零下40℃低溫及陰雨天中連續工作15天以上。該燈主要由兩套完全獨立的系統組成一主一備航空障礙燈，通常主燈夜間閃亮，當主燈損壞后備燈自動開始閃亮。

二、太陽能電池組件



1	太陽能電池	4	接線盒	7	EVA
2	邊框	5	匯流條	8	玻璃纖維
3	連接線纜	6	鋼化玻璃	9	TPT
				10	旁路二極管

產品壽命：天威英利公司組件保證正常使用壽命25年，而且衰減低，在25年時衰減不大于20%。

光伏電池片：光伏組件的核心單元，能夠將太陽光轉換為電能。使用高轉換效率電池片進行封裝，能有效保證組件產品的性能和壽命。

鋼化玻璃：保護內部的太陽能電池不受損害，具有良好的透光率，透光率達93%，低碳鋼化玻璃覆蓋在表面有很好的機械強度。天威英利公司產品采用專門用于太陽能組件的低鐵超白鋼化玻璃進行組件封裝，具有透光率高、強度高、野外適應能力強的優點，完全滿足此項目的使用要求。

背板：背板防止被磨損，撕裂和刺破并絕緣，從背面有效保護電池，防止磨損，防塵、防潮、絕緣。采用EVA作為粘合層進行層壓封裝，保證組件的性能和壽命。

鋁合金邊框：組件采用經過陽極氧化處理的鋁合金邊框，具有較高的機械強度和抗氧化、腐蝕能力，配合無螺釘的內置角鍵固定方式，能保證較高的強度和使用壽命。鋁邊框上有四個安裝孔，2個接地孔，便于安裝，放水孔，無螺釘內置角鍵，有效保證組件的壽命超過25年。

接線盒：便于聯接電纜，防水，防塵，密封良好，內部的旁路二極管可以減少陰影帶來的損失。接線盒防塵防水，防護等級達到IP65。在接線盒上用o型圈，保證其密封性良好，接線盒用優質硅膠固定，保證有良好的耐腐蝕性、密封性，并且接線方便 ，安全有保護作用。

機械性能：天威英利公司生產的組件能充分野外應用的要求，抗風壓達到2400帕，即能夠120Km/h風速，組件強度能抵御一般的風沙冰雹，全密封的結構能抵御潮氣侵入和氧化腐蝕，鋁合金邊框和鋼化玻璃的組合能承受一般的撞擊和彎折、振動。

三、蓄電池 （臥式12V7Ah）

四、航空障礙燈技術參數

航空障礙燈型號	TS-ZB75
光源壽命	10萬小時
閃光頻率	20~60次／分鐘
航空障礙燈功率	5W×2
供電方式	太陽能電池及免維護低溫蓄電池
航空障礙燈工作電壓	12V
蓄電池容量	12V／7Ah 2塊
太陽能電池	8W×2
航空障礙燈最大風速	60Km／s
最大可視距離	＞10Km
航空障礙燈環境溫度	-40ºC~70ºC
航空障礙燈外形尺寸	高450mm，方盒寬125×160mm

五、航空障礙燈安裝尺寸 ：



航空障礙燈底板有4個寬15mm，長15mm的安裝半圓孔，其圓周與法蘭圓周一致，厚度為8mm，底盤總直徑130mm，航空障礙燈安裝孔中心距42.5mm，安裝航空障礙燈時，用M10X40mm的螺栓與安裝底盤相固定即可。

六、航空障礙燈故障報警

航燈所輸出的故障信號為“閉合”與“斷開”的干接點信號，當航燈正常時，狀態信號為“斷開”，當航燈故障時，狀態信號為“閉合”。


七、航空障礙燈使用方法

1、安裝使用航空障礙燈前，折疊支架打開固定后，將開關置于ON的位置上。

2、安裝航空障礙燈時使太陽能長方形極板面對太陽。

3、將太陽能航空障礙燈放在可充分接受到陽光的地方。

4、若航空障礙燈不亮或光弱時，可將太陽能航空障礙燈放在太陽光下照射4小時，即可閃亮。

5、如果長時間保存，應將太陽能航空障礙燈放在干燥低濕的地方，每三個月將太陽能燈取出放在太陽光下照射三天。
